日本光伏技術交流活動精彩回顧
日本光伏技術交流活動精彩回顧
2016-03-10
2016年2月28日-3月1日，光伏專委員會成功組織日本光伏技術交流活動，由專委會副主任王斯成、常州天合技術副總裁馮志強博士、上海微系統所研究員劉正新博士擔任技術指導，總計31位業內人士共同參與。技術交流活動對日本國家級科研機構、知名大學、行業協會，以及農業光伏、水上光伏、住宅微電網等示范項目進行了深入考察和交流，一起來看小編為大家整理的現場集錦吧~
NO.1-光伏農業實證示范項目
項目位于千葉縣土気，占地600平方米，裝機容量約25kW，由日本太陽能共享協會（Solar Sharing Association）租用農業用地并建立相應光伏發電系統而成。造價約為900萬日元（50萬人民幣左右），日本對于光伏農業項目并無補貼，因此收益來源主要為發電上網（日本購入電價約為28日元/度，太陽能上網電價約為36日元/度），投資回收期約為8年。

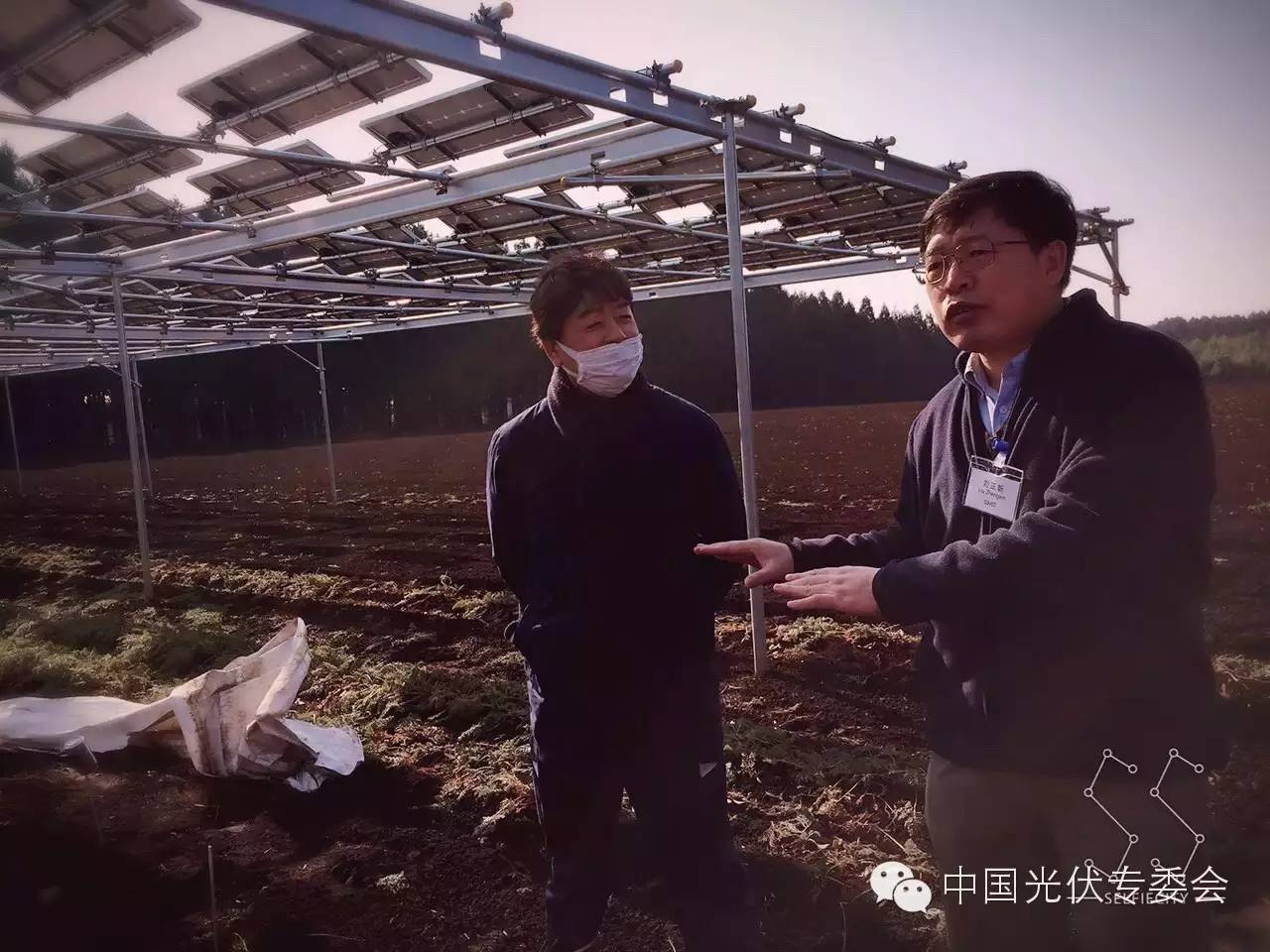

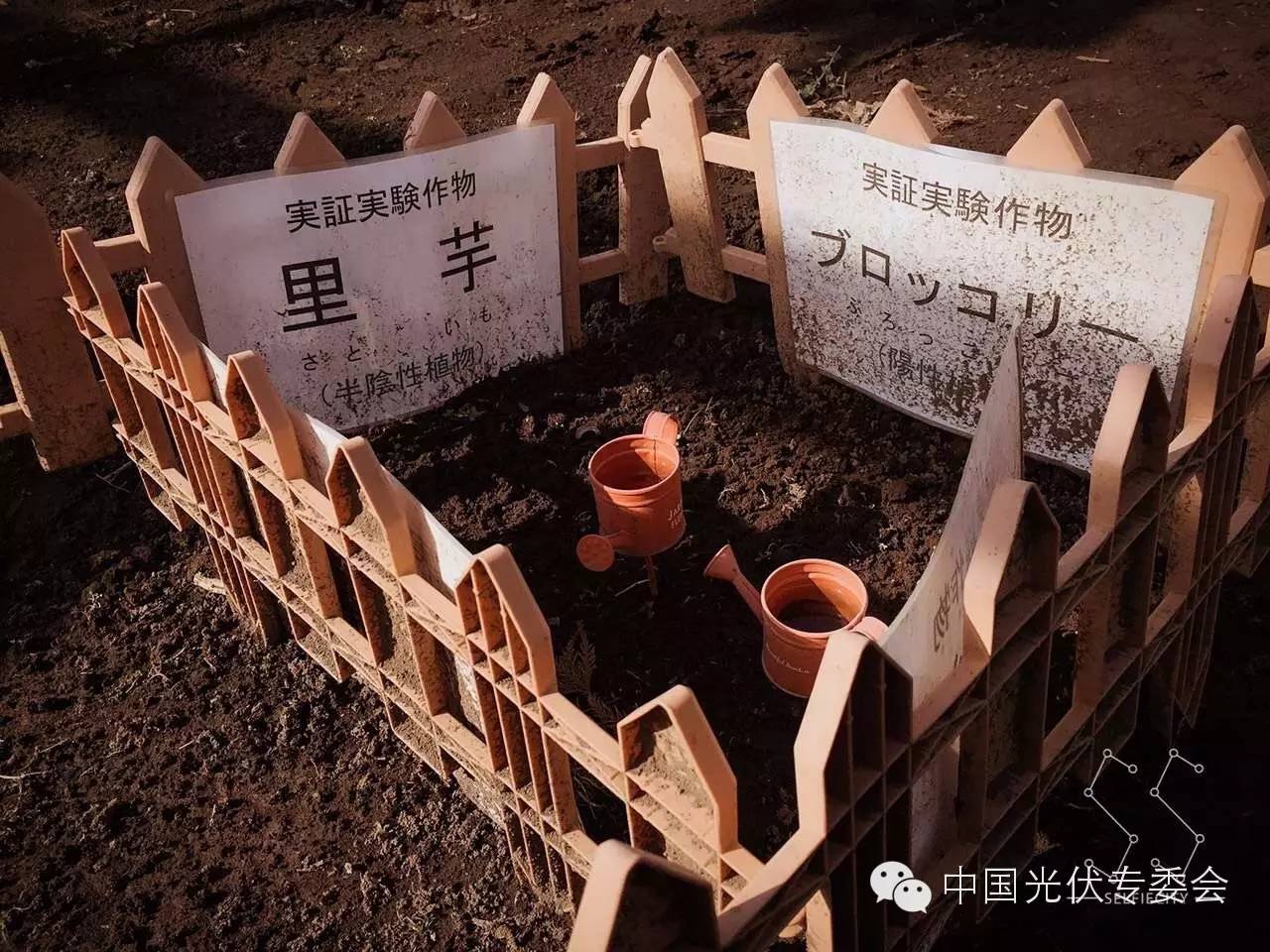

該系統支架高度3.5m，采用螺旋樁深入地下1.5m固定，支架間距為6m，方便拖拉機等農業機械進入作業。系統選用IBC太陽能電池組件，尺寸為1.3m*0.42m的狹長型組件，并呈較為稀疏狀排布，對土地遮光面積約為30%。項目建成兩年，通過持續對比不同農作物在不同光照條件下的生長效果，結果表明對大多數植物尤其是塊莖類植物而言，光伏系統不會對其生長產生明顯不利影響，相反可以減少土壤蒸發量，減少農業用水量。
據悉，協會已在日本全國布局90個實證示范點，其中規模最大的為9MW。交流中，可以明顯感覺到日本農業光伏的一個突出特點即真正“以農為本”，光伏系統僅在不影響農業種植的前提下進行系統優化加以利用。例如，為提高發電量，光伏系統選擇使用效率更高的IBC電池組件，而非增加組件敷設密度，這種設計無疑增加了光伏系統成本，卻不失為光伏+農業的理性思路和做法。
PS：IBC太陽電池與常規電池的最大不同在于，常規電池的正負極分別在電池的迎光面和背光面，而IBC電池的正負電極均在電池片的背面，可使面朝太陽的電池片正面呈黑色，完全看不到多數太陽電池正面呈現的金屬線，不僅為使用者帶來同等面積更大的發電效率，且看上去更美觀。IBC電池受高成本（制造工藝復雜，使用n型高質量單晶硅片）制約一直未實現規?；瘧?yīng)用，目前僅在一些特定市場中有應用，未來隨著低成本制造技術的開發IBC電池應用領域可得到拓展。另外，IBC電池和其他電池結構結合的研究也正成為研究熱點。
NO.2-埼玉縣桶川市水上漂浮1MW光伏項目

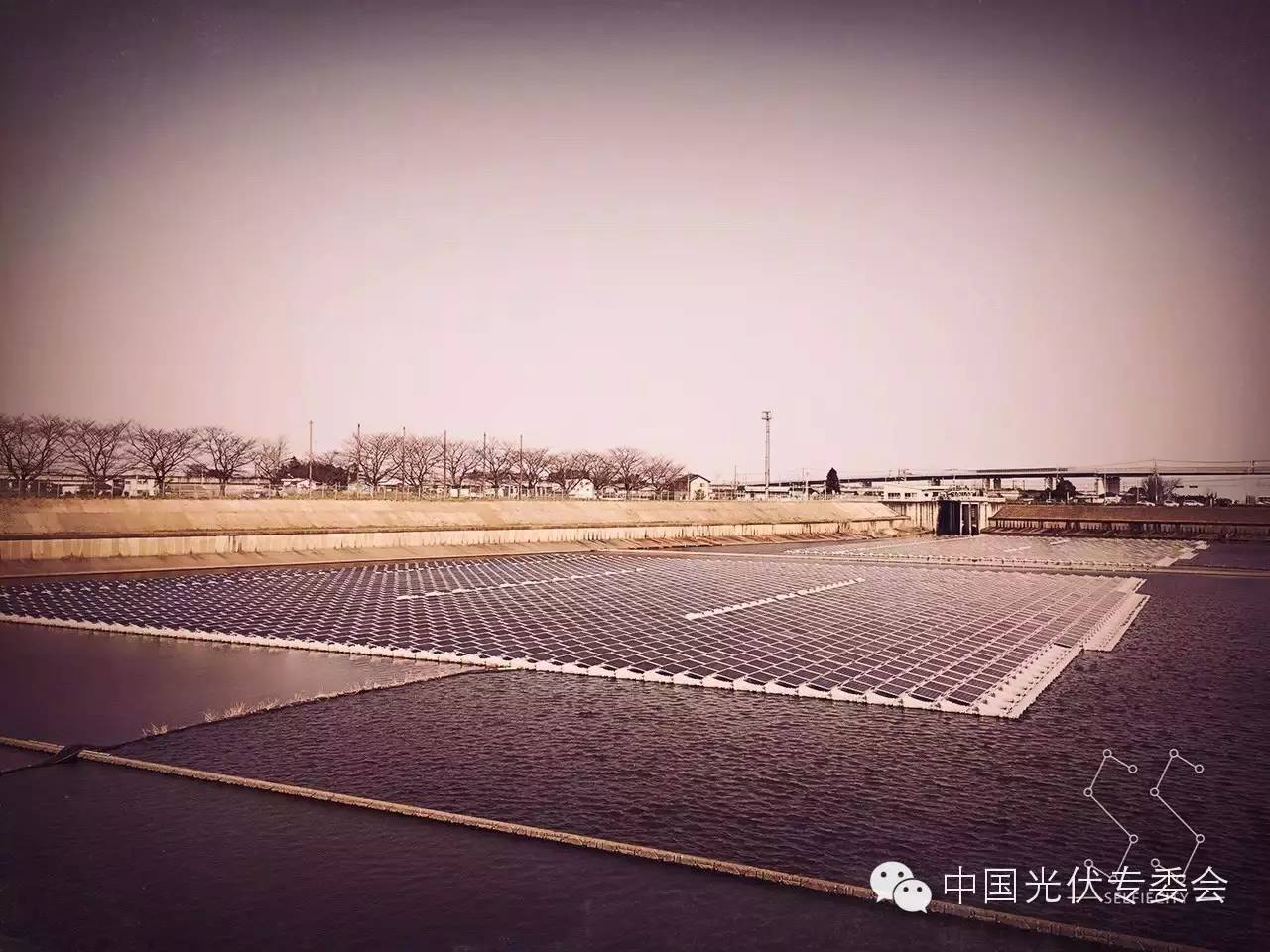

該項目由日本西部控股集團2013年6月在日本崎玉縣投資，裝機容量為1.18MW，位于桶川市的一個3萬平方米的非飲用水水庫中。系統在占水庫面積43%(1.3萬平方米)的水面上用錨固定了木筏狀的浮臺，浮臺整體可以根據水位上下浮動，落差可達8m。浮臺上鋪設了4536塊260W太陽能電池板，考慮風載后優化組件傾斜角度為12°，采用集中式逆變器。
該項目采用的技術為法國天地公司研制的漂浮式光伏發電系統，浮臺由高密度聚乙烯制成，對水質無影響。整個系統沒有金屬部件，安裝方式為是模塊式拼接，簡便快捷?？沙惺茏畲?/span>20厘米積雪荷載。項目建設期約6周，其中漂浮系統和光伏組件安裝各需要3周。水庫及其周邊河流充足的水源擁有良好的冷卻效果，發電量同比屋頂或地面光伏發電系統可提高10％左右。
漂浮式水上光伏，顧名思義是指在水塘、小型湖泊、水庫、蓄水池等水上建立的漂浮式光伏電站，以解決傳統光伏發電占地面積大的問題。目前，日本、印度、巴西以及一些歐洲國家都在大力發展漂浮式水上光伏。水面光伏電站具有不占用土地、避免采煤沉陷區不均勻沉降、減少水量蒸發等優勢，是一種可探索發展的光伏應用模式。作為“領跑者”計劃中的一種新型光伏應用形式，水上光伏電站正在成為行業熱點。水面環境的特殊性，對漂浮式水上光伏電站在系統設計與設備選型方面提出更高要求，包括匯流箱、逆變器以及光伏組件抗PID性能等；光伏電站對水環境的影響也需要運用兼容并蓄的思路加以考慮。
NO.3-日本東京工業大學EEI能效能源樓(Environmental Energy Innovation Building)

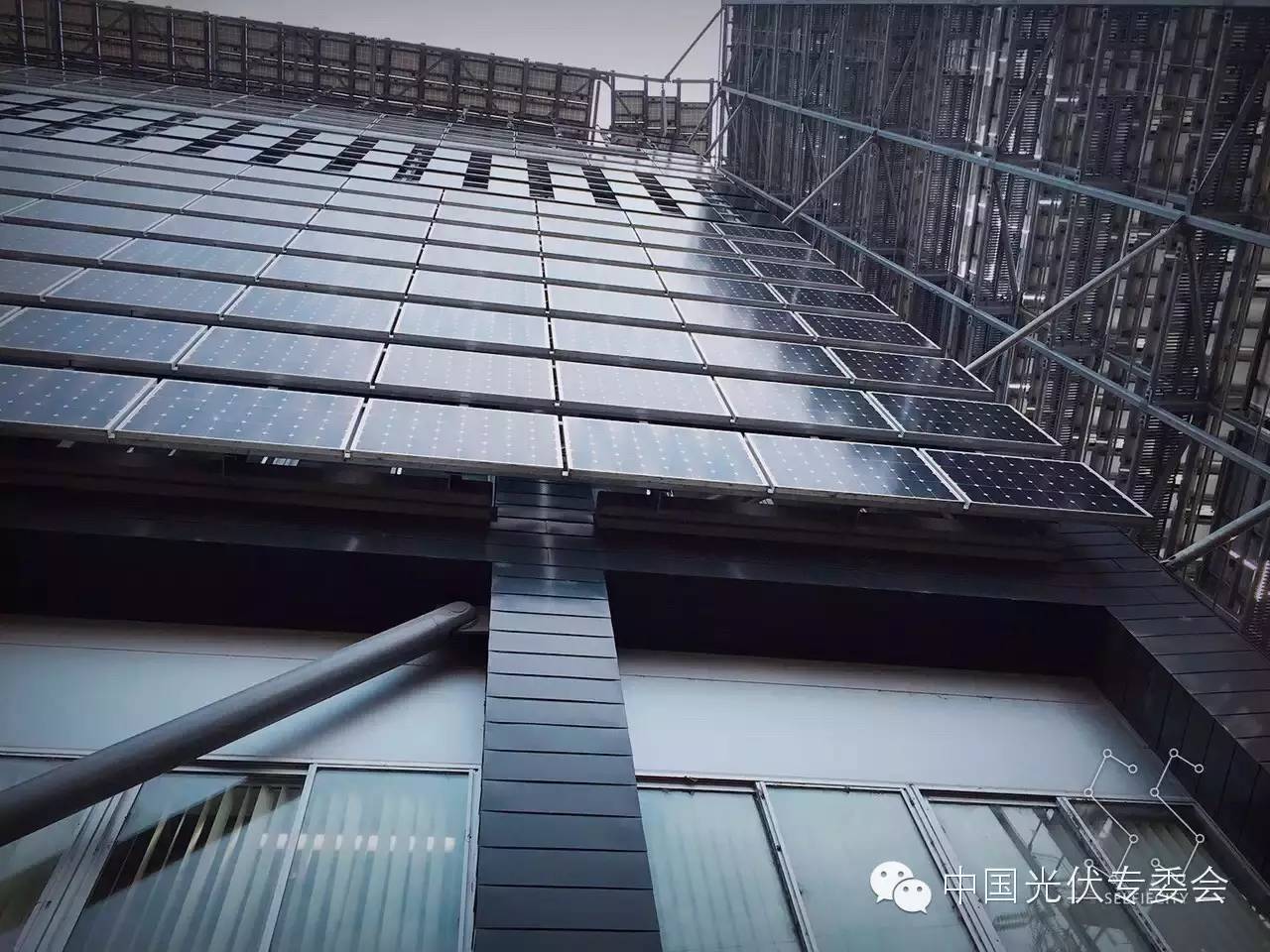

這個被光伏“鱗片”包裹的大樓為鋼結構形式，大樓的西、南外立面及屋頂鋪設有4570片CIGS、非晶硅、晶硅等不同類型光伏組件，總?cè)萘繛?/span>650kW。有意思的是，在光伏人眼中，外墻組件的安裝設計角度并不完美科學，甚至是有明顯的缺憾。然而據設計師介紹，從“綜合考慮建筑用能”以及“人居為本”的設計理念指導下，在有人居的辦公室和自習室所在樓層外墻，安裝角度首先保證自然采光從而降低大樓照明用能，其次再優化光伏發電性能設計而建。另外，組件和大樓的間架結構，充分考慮了建筑通風以及地震頻發地區需重點關注的穩定性和安全性等因素。眼前的這幢眾說紛紜的綠色建筑，讓我們開始思考如何先做“減法”，盡力改造外圍護結構、降低用能、提高能效？然后再給建筑量身定做“加法”，安裝添加各種替代傳統能源的新能源應用？
除此之外，大樓還安裝100kW燃料電池，其高低溫余熱用于吸收式溴化鋰機組制冷、除濕、生活熱水；以及地源熱泵輻射制冷供暖，加之智能照明、通風、預測系統。整個大樓通過能源綜合系統幾乎達到電量自給自足，節約碳排放量60%以上。
NO.4-積水化工零能耗建筑

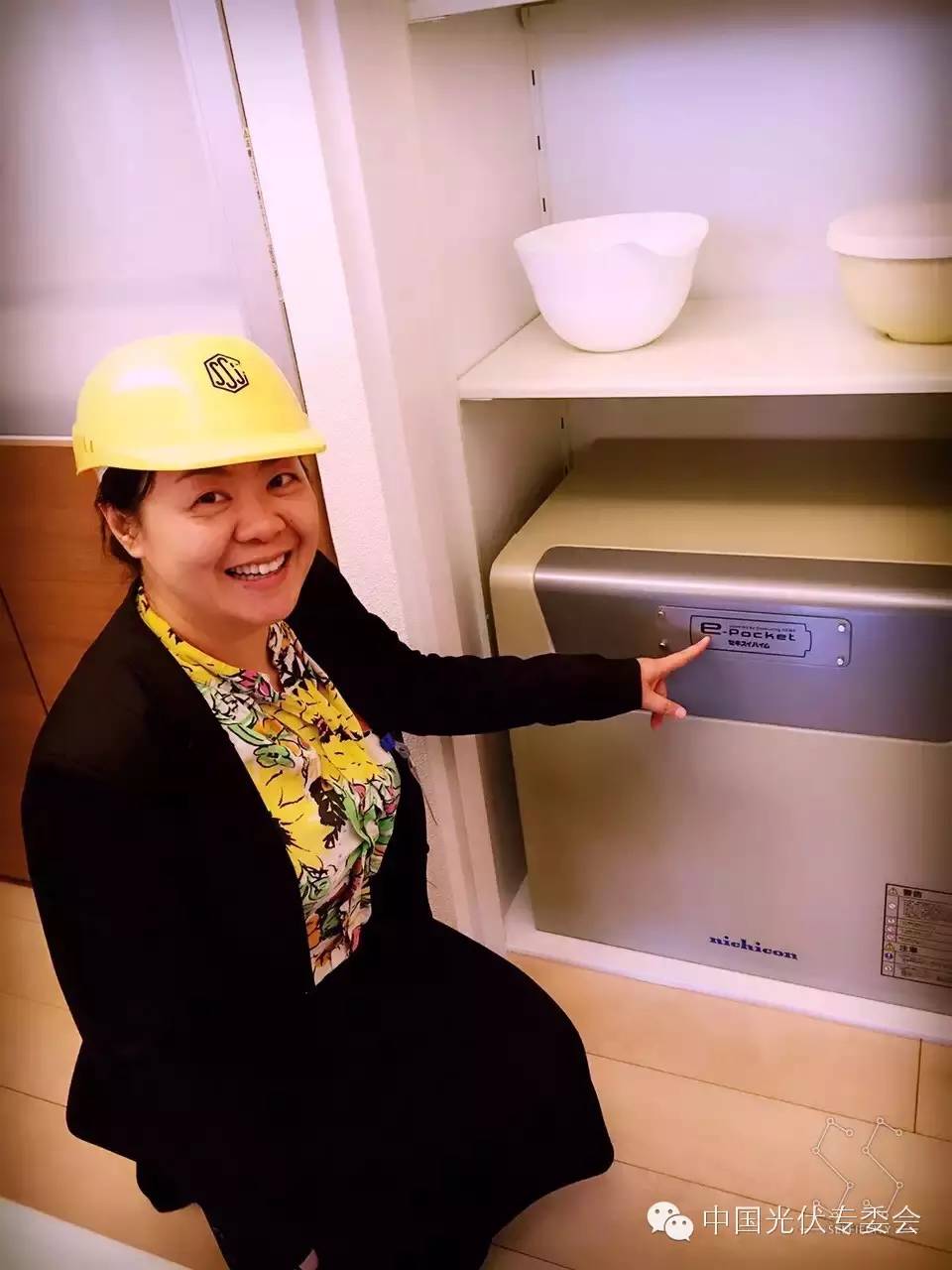

積水化學工業株式會社建立的零能耗光伏住宅則是典范的“加減算數高手”。在設計上先做減法：采用綠色隔熱保溫的外圍護降低能耗；再做加法：100%可再生能源供應。此外，每座房屋都安裝了BAPV附加式光伏組件、智能能量管理系統及儲能系統。在對3545位用戶的調研中顯示，一年中能源輸入與能源輸出完全相抵實現凈零能耗約占17%。
零能耗建筑是指通過提高建筑物和建筑設備的節能性能、能量的局域化利用和靈活運用建筑物自身生產的可再生能源（如太陽能）等減少建筑物中一次能源消耗量，使建筑物中使用的一次能源凈消耗量達到零或近乎為零，即建筑物自身對于不可再生能源的消耗為零。
【小貼士】一張表看懂零能耗建筑、近零能耗建筑、凈零能耗建筑的區別
減少除可再生能源外一次能源消耗比例Reduction of Primary energy consumption except for renewable energy | 減少一次能源消耗比例Reduction of Primary energy consumption | |
零能耗建筑 (ZEB Ready) | >50% | >50% |
近零能耗建筑(Nearly ZEB) | >50% | >75%, <100% |
凈零能耗建筑（ZEB） | >50% | >100% |
在積水化工，光伏建筑已經實現完全商業化推廣。房屋被分成不同區域、不同面積，做成標準化的模件，按需生產，80%的工作量是在車間內完成，20%的工作量是現場的施工拼裝，1天基本完成房屋整體的構架，40天左右能夠完成1套別墅的裝修工作。建筑使用壽命為60年。

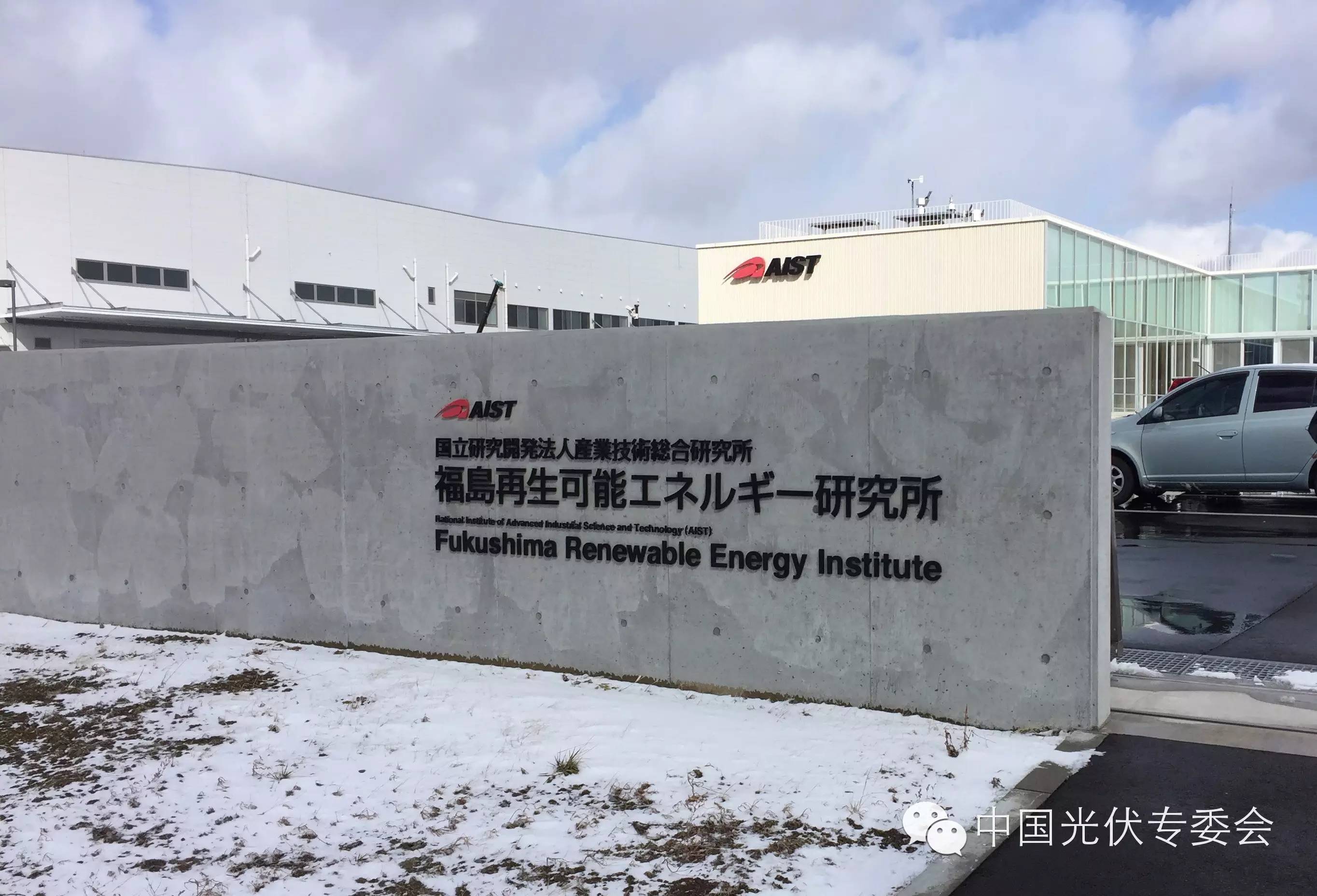

NO.5-AIST福島可再生能源研究所
日本311大地震引發核災后，在政府指導下日本產業技術綜合研究所（AIST）迅速建立了福島可再生能源研究所，旨在通過國家級實證研發平臺為災后重建提供技術支持，實現地方經濟自立和工業振興。

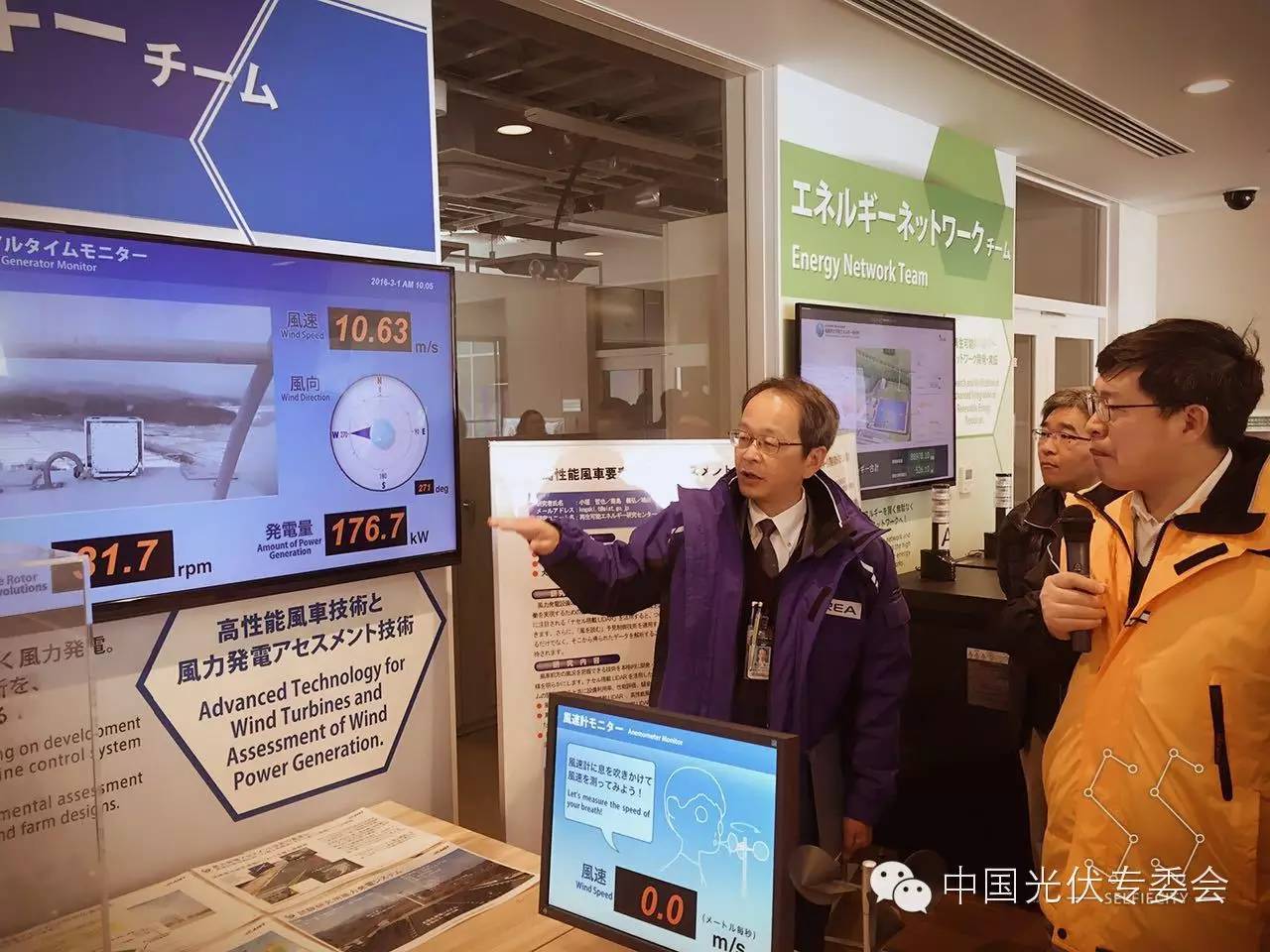

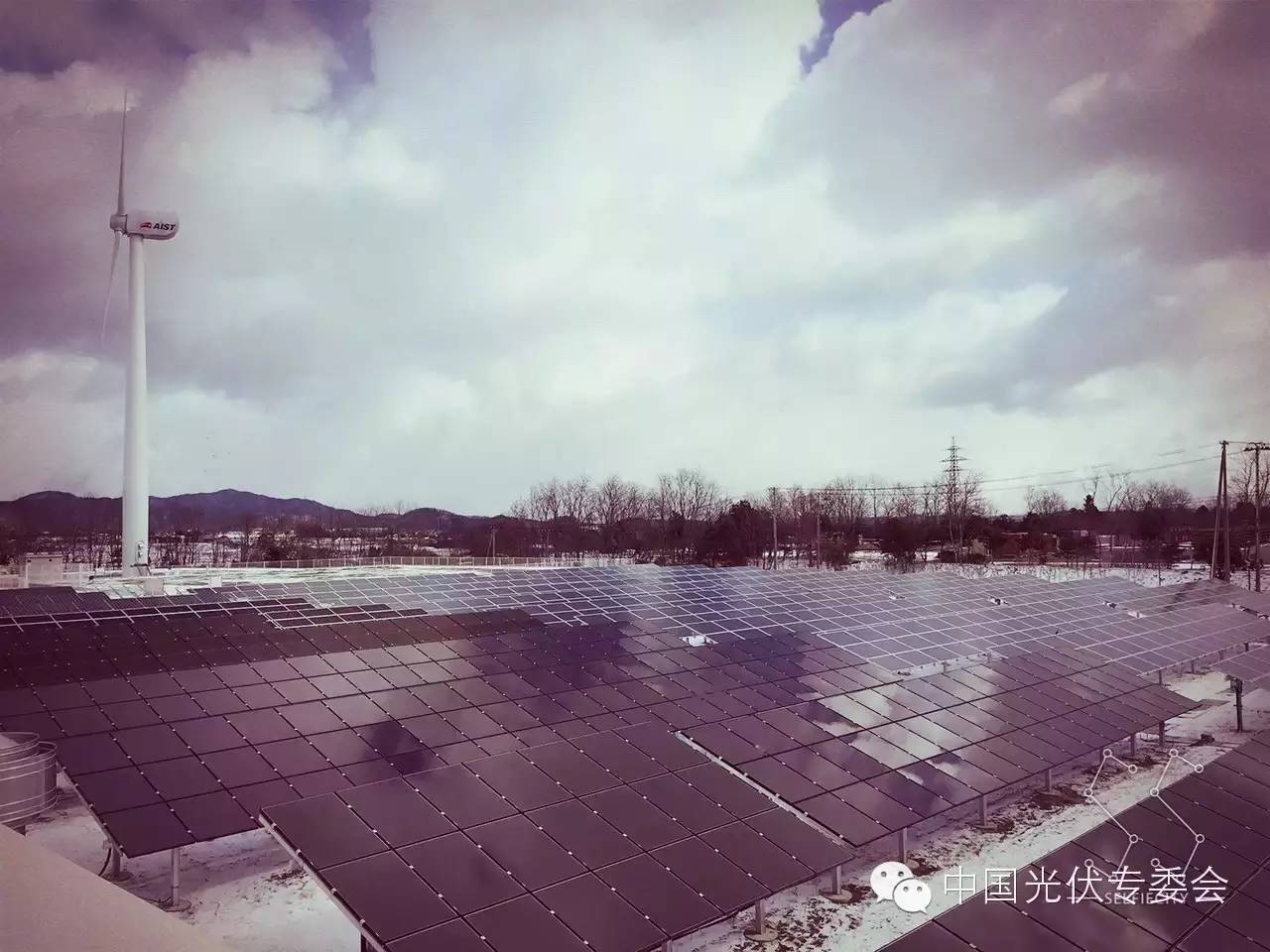

研究所于2014年4月正式成立，目前有300多位研究人員常駐在此，兩年內已經建好光伏發電、風力發電、地?zé)岚l(fā)電、氫氣發電、儲能等研發部門，并建立500kW太陽能和300kW風機組成的實驗基地，從切片到晶硅電池和組件的生產線以及即將投入使用的日本最大的3MW逆變器測試中心，除此以外還有風能、地源熱泵、太陽熱能、氫能、熱電聯產等等實驗設施。在政府的支持下，福島可再生能源研究所將產業和技術結合起來，最大化研究成果，為災后重建乃至日本可再生能源行業作出巨大貢獻。
除福島外,日本產業技術綜合研究所（AIST）還在日本的筑波、北海道等地共建立了七個區域研究所，每個研究所都根據當?shù)氐馁Y源情況、產業結構、技術需求配備相應研發平臺，其研發成果用于服務該區域的“產業界-學術界-政府”合作計劃。同時，AIST掌握全國最豐富的動態研究資源和成果，這對政府的區域創新及規劃有著極大意義。
中國國土幅員遼闊，共分布有七大氣候帶（濕熱、亞濕熱、干熱、暖溫、寒溫、高寒以及海洋性氣候），在不同的典型氣候地區建立相應的國家級可再生能源實證基地、公共研究平臺和實證技術公共測試平臺，為光伏產業和市場的發展提供共享的、基礎的、前瞻的研究，將會是中國成為光伏強國的有力支撐。
NO.6-日本玻璃循環委員會
日本玻璃循環委員會（Glass Recycling Committee of Japan）致力于推進光伏回收的產業化及標準制定。交流中了解到日本的光伏回收產業化也是剛開始起步，與我國的技術階段基本相同，政府和企業已經開始考慮和研究太陽能電池板的相關回收問題，并有一些初期研究成果；產業方面，日本國內已形成初具規模的光伏回收商業模式。
SK12相關研究預測，到2030年全球光伏安裝量將達到1250GW，相應地年均廢棄光伏組件數量將達160萬-720萬噸。在大規模光伏組件退役前做好廢棄組件回收與無害化處理的管理以及技術儲備十分迫切！
完善的廢棄光伏組件管理體系涉及到組件回收、無害化處理以及配套商業運作模式等不同方面，國際、國內產業界以及環境界均對這一領域給予關注。歐盟作為光伏組件廢棄物管理的先行者已在組件回收、再利用以及循環利用方面設定目標。修訂的歐盟《報廢電子電氣設備指令（WEEE）》要求現階段服役期后光伏組件再利用（recovery）與循環利用(recycling)比例分別為75%和65%；到2018年，這一比例將提高至85%和80%。WEEE指令要求所有銷售光伏組件至歐洲市場的組件生產商為退役光伏組件回收以及循環再利用提供資金保障。
中國已是世界光伏制造和應用的雙料冠軍，“十二五”期間我國已經開始了光伏回收與無害化處理的發軔研究，相應研究項目已經開始部署，未來五年高效、低污、低耗，經濟的光伏回收產業化技術路線和機制政策值得期待。
PVCYCLE組織預計到2035年全球光伏組件回收將成為總價值達到120億美元的產業，其中蘊藏的商業機會等待有前瞻戰略眼光的企業發掘。另一方面，光伏組件回收與無害化處理的趨勢壓力，實際也在倒逼產業鏈前段在組件材料、工藝環節的創新潛力。正如此次活動的技術指導之一馮志強博士在中日交流會議上談到的：“光伏回收，不只是一個企業，也不只是一個國家的使命”，光伏組件回收行業的完善需要國際間政府、學術、產業界的共同關注和推進。
一棵開花的樹下，我們合影留念，2016光伏專委會首場國際技術交流活動順利結束，感謝三位帶隊專家的悉心技術指導、天合日本分公司細致周到的后勤支持、快節奏高強度滿負荷下團員的寬容和互助、隨團戰略合作媒體索比光伏網的現場直播……想要和技術大咖同行嗎？想要加入我們的family嗎？敬請關注后續北美技術交流活動，期待您的參與!
