訪美技術考察團亮點回顧(全是干貨!)
訪美技術考察團亮點回顧(全是干貨?。?/h2>
2016-09-28
導讀
2016年8月25日-9月2日,我們成功組織美國光伏技術考察團赴美考察,此次考察由中國可再生能源學會秘書長李寶山任團長,由中國科學院電工研究所王一波研究員和劉向鑫研究員擔任技術指導,來自北京、天津、江蘇、新疆的行業和企業人士共同參與。此次技術考察團活動極為豐富,訪問了美國國家可再生能源實驗室NREL、勞倫斯伯克利國家實驗室LBNL、斯坦福大學,考察了加州獨立系統運營商CAISO和薩克拉門托市電力公司SMUD,參觀了First Solar、Alta Devices和Miasole等知名薄膜電池生產企業,實地感受了加州Stone Edge Farm Micro-Grid Project先進示范項目。一起來看小編為大家整理的現場集錦吧。
1st
考察團的第一站來到了被稱為美國可再生能源研究“圣地”的國家可再生能源實驗室(NREL)。NREL位于美國科羅拉多州丹佛市,是美國可再生能源和能源效率的研究和開發的主要實驗室,隸屬于美國能源部??偛课挥贑olorado的Golden,占地面積327英畝,并且在Golden北12英里的地方還有國家風能技術中心,占地305英畝。NREL研究人員1763人。

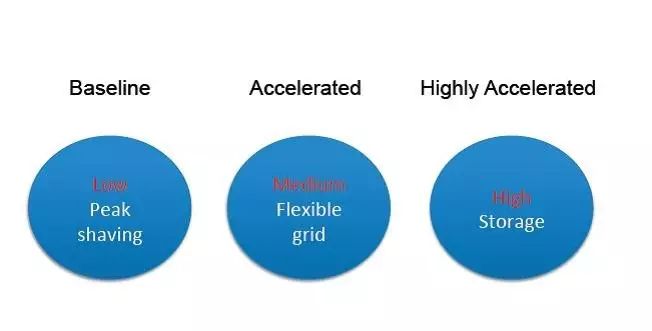

考察團上午聽取了Sarah Kurtz研究員關于Framing the PV Terawatt Challenge的報告。Sarah女士是世界知名的光伏組件質量和可靠性領域的專家,她首先分析了發展TW級光伏所需的政策、市場和技術環境,Sarah給出了NREL對于未來世界光伏的三種發展情景研究:低基線情景主要體現了光伏削峰作用,制造業產能以1倍增速,光伏滲透率5%左右,全球裝機約1TW;中等加速情景基于靈活電網、需求側管理以及抽水蓄能等,制造業產能以2-3倍增速,光伏滲透率10-20%左右,全球裝機約3TW;高速情景得力于儲能革命,制造業產能以20倍增速,光伏全面應用于電力、交通和供熱,全球裝機約20TW。

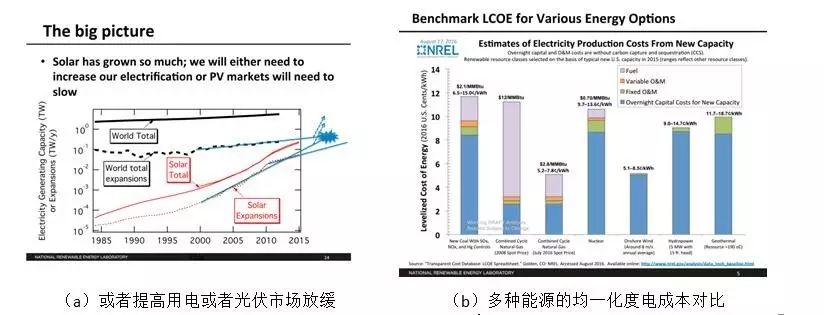

2016年2月最新研究表明,在持續的成本降低、可靠性提高和效率性能增加情況下,從目前2015年LCOE10美分/度,在五年之內,通過組件價格從0.65美元/瓦降至0.30美元/瓦;組件效率從16%提高至25%;2015年10美分/度降至2020年3美分/度;從30年提高系統壽命至50年;將年失效故障率從0.75%降至0.2%;將年運維成本從15美元/千瓦降至7美元/千瓦;將人力成本從0.7美元/瓦降至0.35美元/瓦;從7%利率獲得更加低息貸款至5%,有望在2020年LCOE降至3美分/度。然而Sarah在發言的最后給出PV的big picture同時指出“
As PV reaches higher penetrations, we will need to further reduce the cost of PV in order to make room for the cost of delivering the electricity in time and place”作為結束語。小編戲說“光伏革命尚未成功,繼續降本仍需努力,為今后的清潔電力時空靈活傳輸留足成本空間”

戰略能源分析中心的MichaelWoodhouse分享了如何實現光伏發電平價上網方面的研究成果。他首先分析了多能能源類型的歸一化度電成本(LCOE,Levelized Cost of Energy),給出了光伏系統LCOE的計算方法以及在2010/2015/2020年美國各地光伏的LCOE水平。

2016年1月NREL相關研究報告指出,2015年居民屋頂、工商業和大型集中光伏系統造價3.1、2.2、1.8美元/瓦,美國SUNSHOT“射日計劃”2020年目標降至1.6、1.3、1.1美元/瓦。
NREL能源系統集成設備(ESIF)實驗平臺,可以做到在實時仿真條件下,以全功率與實際負荷水平,使用ESIF對能源系統進行集成測試??疾靾F(tuán)參觀并體驗了風電場微觀選址VR模擬、分布式遠程監控實時平臺、微網仿真實驗平臺等重要部門。

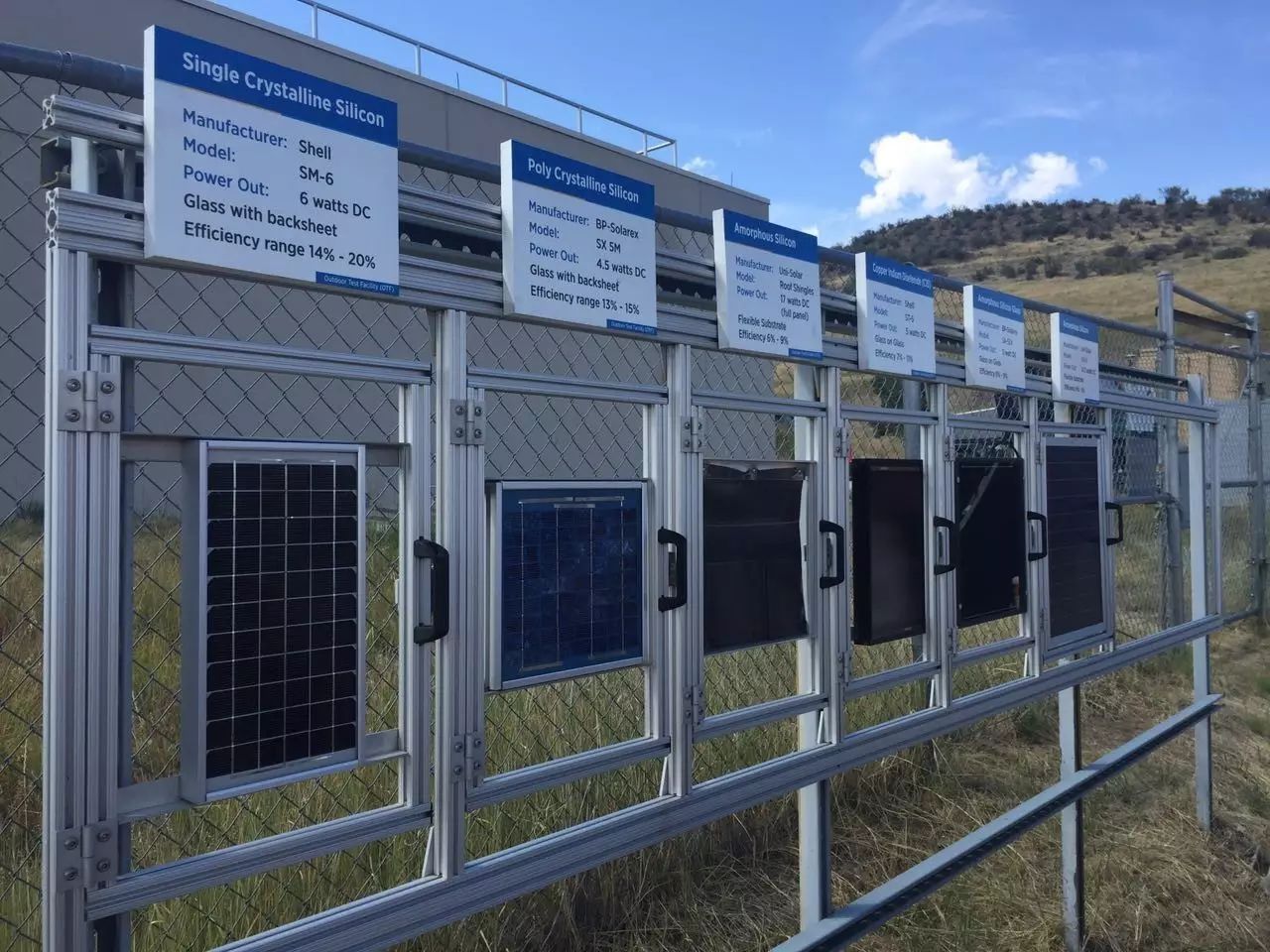

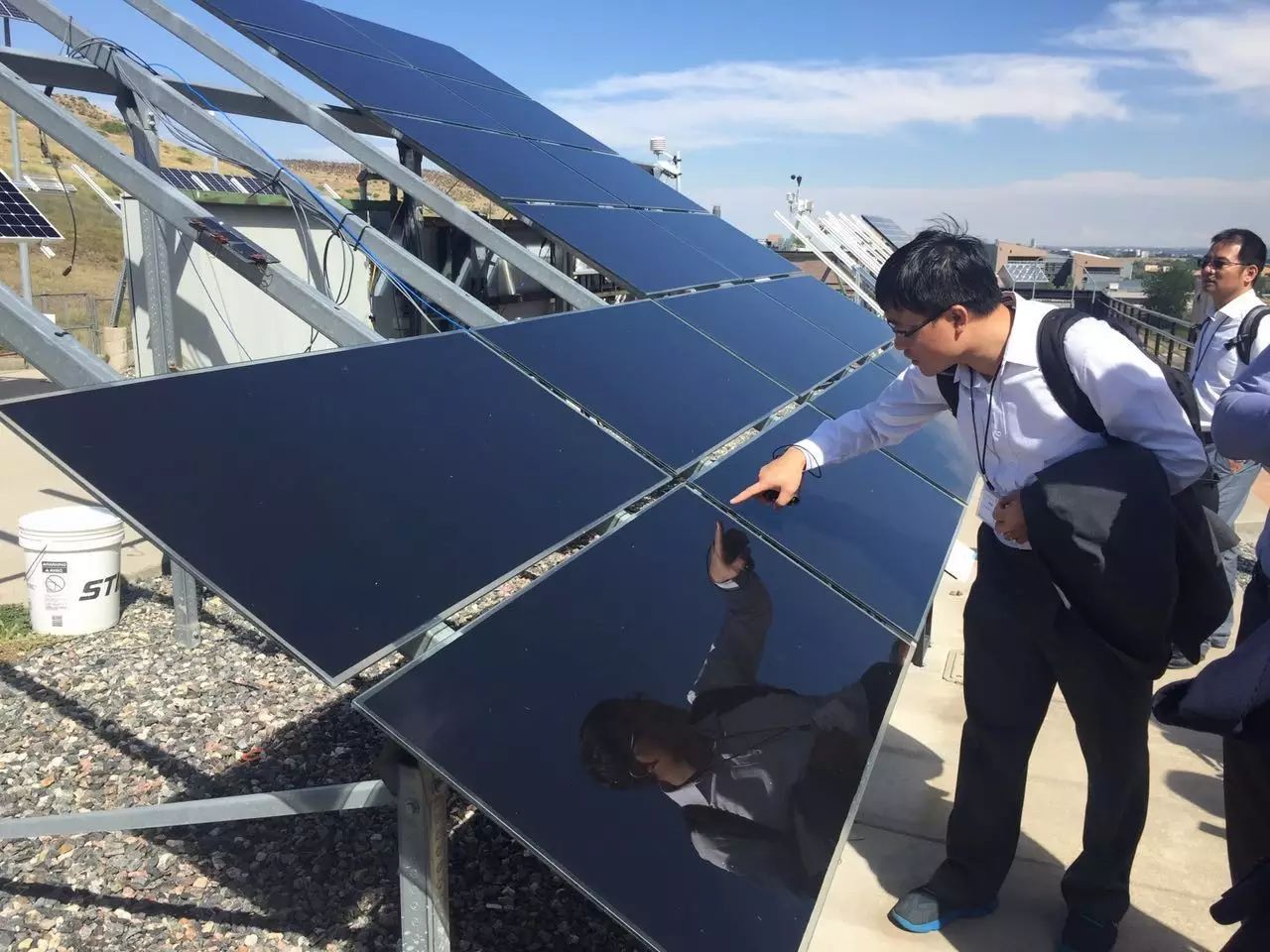

NREL光伏戶外檢測實證場,建于二十多年前。在測試場內安裝著多個年代的多種光伏組件,安裝時間從1980年到2013年不等,安裝的電池種類包括單晶硅、多晶硅、銅銦鎵硒CIGS、碲化鎘CdTe、晶硅薄膜電池等。在場內,考察團注意有一組面世僅存的最古老的碲化鎘光伏組件產品,于1995年制造,從測試樣品上看,結構沒有本質區別,去邊工藝顯粗糙。據測試中心研究人員介紹,由于科羅拉多州氣候干燥,樣品至今還在發電,而同期送往佛羅里達州的同批次樣品,已經完全失效,因此看出濕氣環境和封裝技術對薄膜組件耐候和穩定的極大考驗,這個實證結論和2015年由中國可再生能源學會光伏專委會發起的科研公益項目“尋找中國最美組件”的發現不謀而合。中美兩國都在國家級光伏實證測試平臺和基礎研究方面給予高度重視,開展了細致、深入的工作,并有巨大潛力開展合作比對和聯合研究。PS.據悉,開路電壓一直多年以來碲化鎘薄膜組件的短板,為了探明限制碲化鎘薄膜太陽電池開路電壓提升的機理并提出有效對策,NREL于2015-2016年取得重要的突破性進展,基于體電池CDTe的器件開路電壓歷史性的突破1.0V,研究成果發表于Nature Energhy[88],無疑對碲化鎘太陽電池的發展起到重大的指導意義。



2nd

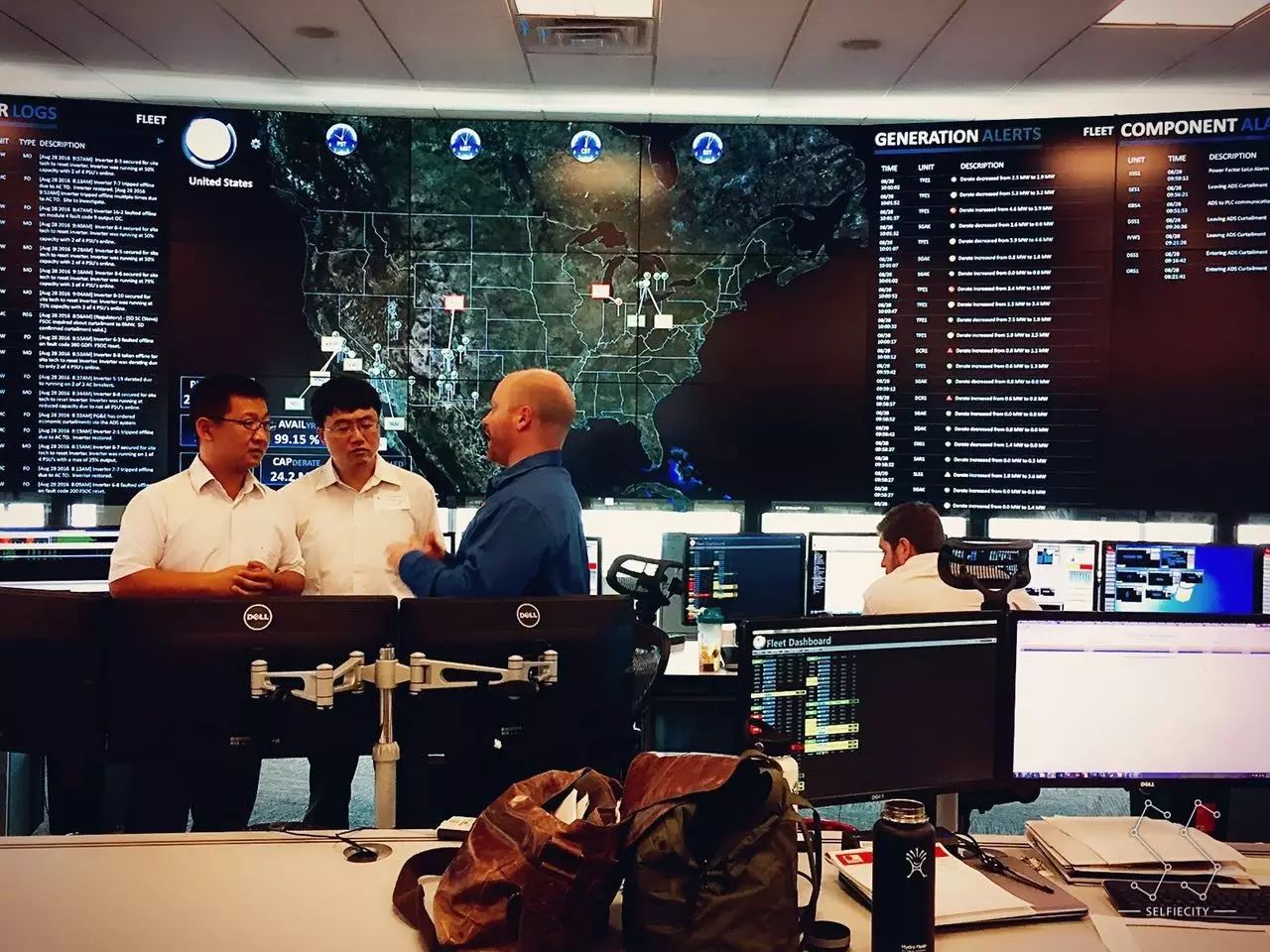

First Solar公司是世界領先的太陽能光伏模塊制造商之一,在近20年里,First Solar已經成長為世界上最大的太陽能薄膜面板生產商,也是全球最重要的碲化鎘(CdTe)薄膜光伏模塊制造商,總部位于亞利桑那州。Fisrst Solar不但生產光伏組件、建設光伏電站,還提供光伏系統的運營和監控服務(O&M,Operations & Maintenance)。O&M中心目前管理的光伏電站總?cè)萘窟_(dá)到4GW,電站數量64個。O&M以優化出力、減小風險和提高回報率為目標,向業主和電網提供24小時的服務,包括監測平臺、控制中心、維護。其中,監測平臺負責采集電站數據(監測范圍從開高壓變壓器到組串)、功率預測(小時級預測精度達到93%,日前預測精度達到85%);控制中心負責突發事件的處理和確認、操作管理、與電網調度的協調運行;維護通過施加一些預防性措施使電站高壽命和高性能運行。通過O&M的服務,2012年光伏電站可利用率為99.7%,2013年為99.4%,2014年為99.5%。此外,F(xiàn)irst Solar正在開展性能工程(Perform Engineering)的研究,為電站提供預診并安排更為合理的檢修計劃,目標是降低成果優化性能。



3th
2016年8月26日,美國考察團參觀此行第三站——加利福尼亞大學伯克利分校的勞倫斯伯克利國家實驗室LBNL,這是一個基礎科學研究積淀厚重,隸屬美國能源部的國家實驗室,曾有13個諾貝爾獎得主。考察團上午聽取了來自中國能源研究室和電網政策與市場研究室的多個學者的報告并進行了技術交流。
中國能源研究室副主任周南就剛剛完成的“重塑能源-中國”報告進行了介紹。目前,全球能源技術醞釀重大突破,市場變革和科技創新不斷加快,許多發達國家提出了宏偉的能源重塑目標。歐盟在“3個20%”目標基礎上,進一步提出到2050年,溫室氣體排放相比1990年水平減少80-95%,可再生能源占終端能源消費比重達75%。美國在《中美氣候變化聲明》中提出,到2025年實現在2005年基礎上減排26%-28%。美國落基山研究所進一步提出重塑美國能源體系,到2050年,在美國GDP增長2.6倍前提下,不再使用石油、煤炭、核能、并大大減少天然氣用量。其重塑能源的主要路徑應包括:工業領域以產業革命為契機推動用能率先達峰,利用新產業革命所釋放的技術紅利,通過結構調整、需求減量、能效提升和脫碳化這四大途徑,最大可能利用成本有效的高能效技術和可再生能源;建筑領域以超低能耗建筑為核心破解建筑用能高增長鎖定效應,通過實施引導建筑面積規模合理增長及推行建筑工業化、普及一體化和被動式設計、提高建筑用能系統和設備效率、發展智能系統、建筑終端用能清潔化;交通運輸領域以模式和技術創新推動交通運輸去油化、電氣化;電力領域以可再生電力加快發展為突破口實現能源供應轉型升級,電力部門可通過變革理念、技術革命、制度創新,在發電側、用戶側和電網側實現系統變革。
報告中指出到2050年中國經濟將增長6倍,電氣化比例超40%,超過歐盟電氣化水平,可再生(含水電)比重由22%(2010)到69%(2050),研究團隊測算結果顯示,重塑能源除了具有效益巨大的環境和社會效益,還蘊含大量既有益實體經濟、又增進民生福祉的經濟效益。2010-2050年,按照凈現值計算,重塑情景下僅節約的能源總成本達56萬億元(2010年價),需要新增的總投資為35萬億元(2010年價),實現的凈收益為21萬億元(2010年價)。如果考慮間接帶來的經濟效益、能源安全改善紅利,以及污染物大幅減排帶來的健康效益和環境效益等,其產生的綜合經濟、環境、社會效益更加巨大。
中國能源組首席科學家馮威博士關于“微電網和區域(園區)可再生能源系統”報告,他首先介紹了從MGRID-UGRID-NGRID的變化,從微電網到微能源網的變化,從能源和信息單向傳輸?shù)诫p向流動的變化。他特別強調了這兩年來全球?qū)τ谖⒕W(wǎng)系統Resillency(災備自愈)功能的重視,并分析了日本仙臺微電網作為災備系統在日本311地震后發揮的應急作用,然后重點介紹了他們在電力需求側響應的研究進展,由LBNL負責開發的OpenADR協議在加州需求側響應市場上開始應用。
需求側響應指當電力批發市場價格升高或系統可靠性受威脅時,電力用戶接收到供電方發出的誘導性減少負荷的直接補償通知,或者電力價格上升信號后,改變其固有的習慣用電模式,達到減少或者推移某時段的用電負荷而響應電力供應,從而保障電網穩定,并抑制電價上升的行為。而由LBNL開發的“Open Automated DR”開放的自動需求相應協議已經免費試用成功,它匯集培養了智能電網公司、第三方云服務系統、智能家居電器制造商、末端用戶成為“需求相應鏈”。可根據動態電價、調峰需求、智能通訊、用戶協議、交互可視調控用戶端電器參與電力市場交易。

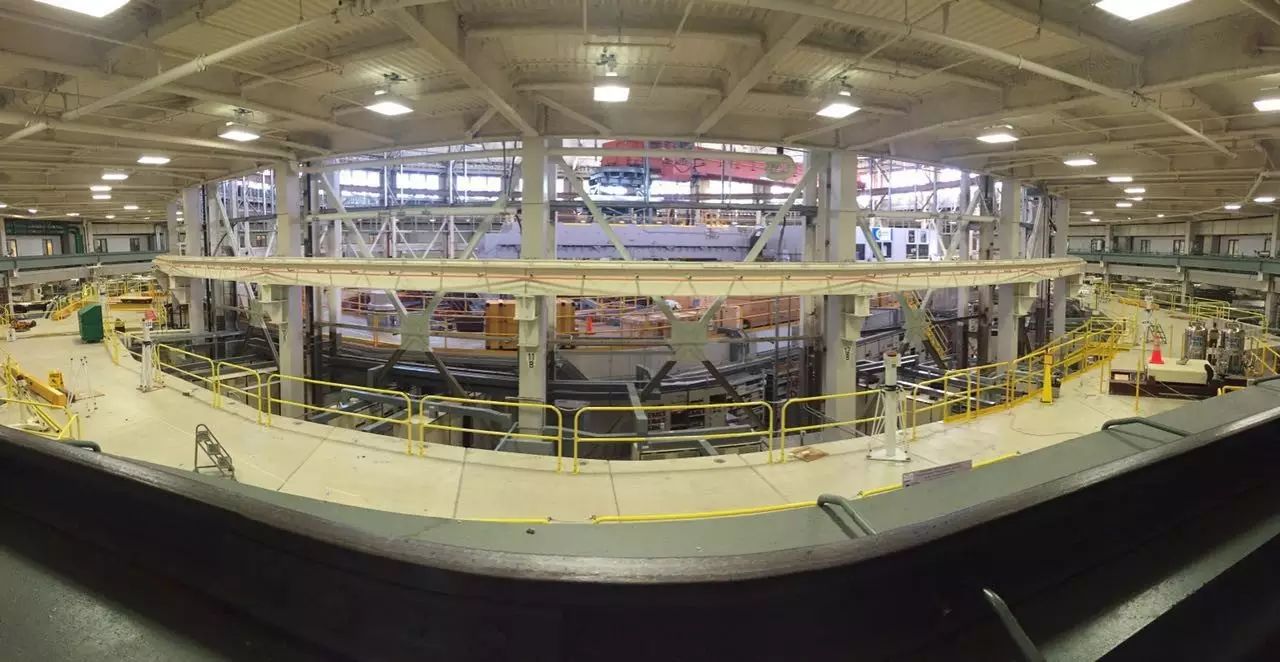

下午考察團參觀了LBNL最出名的科學裝置“先進光源”ALS、全球第一個先進的建筑能效測試平臺FLEXLAB、儲能電池材料和薄膜電池材料實驗室。LBNL的先進光源ALS(Advanced Light Source)是世界上紫外線和軟X射線束流最亮的光源和在其能區內世界上第一臺第三代同步輻射光源,ALS使得若干探索性研究成為可,該裝置歡迎來自世界上的各大學、工業部門和政府實驗室的研究人員預約、實驗,這就是大科學,這就是國家實驗室公共平臺的基礎、前瞻、開放屬性。


FLEXLAB建筑一體化能效實證測試平臺,瞄準了未來終端零能綠色建筑的多種集成研示范和測試實證。系統于2014年投入使用,投資1600萬美元。系統共包含4個大的測試平臺,其中1個可以實現270度的水平旋轉,可以模擬不同建筑場景。FLEXLAB作為一個綜合的系統,是全球第一個可以評估建筑系統能源效率的的實物試驗平臺。業主可以在新建建筑或改造建筑前評估建筑節能技術的能效。測試平臺允許測試者替換建筑的窗戶、墻體、天窗、地板、照明系統等建筑構件。

4th
一片曾經的苗圃竟變身為世界高科技中心,一所高校竟誕生了上千位科技精英富豪……這就是美國硅谷,一個聚焦全世界眼球的不可復制的神奇之地。受漢能公司邀請和安排,光伏專委會考察團深入硅谷,走訪了斯坦福大學工程系,參觀了銅銦鎵硒薄膜電池的生產企業MiaSolé和砷化鎵薄膜電池的生產企業Alta Devices。
斯坦福大學是位于美國硅谷附近的一所名校,由7個學院組成,教職工2118名,學生16230人。斯坦福大學中各個學院的水平都很強,但是“心臟”是工程學,硅谷中很多著名的企業都與斯坦福大學有關。考察團到斯坦福大學與崔屹副教授進行了技術交流。崔屹是納米快報的副主編,同時也是灣區光伏聯盟(BAPVC)的聯合主任。他向考察團介紹光伏聯盟在過去的5年中的收到能源部2500萬美元的資助,共完成65個項目,目前正在積極爭取BAPVC2.0的資助,目標是到2030年使光伏度電成本降到$0.03/kWh。崔屹也介紹了美國重大電池項目BATTERY500的情況,通過采用金屬鋰做負極代替石墨,使電池的能量密度達到500kWh/kg,循環壽命超過1000次。這種電池可以使Tesla的續航里程超過1000公里。

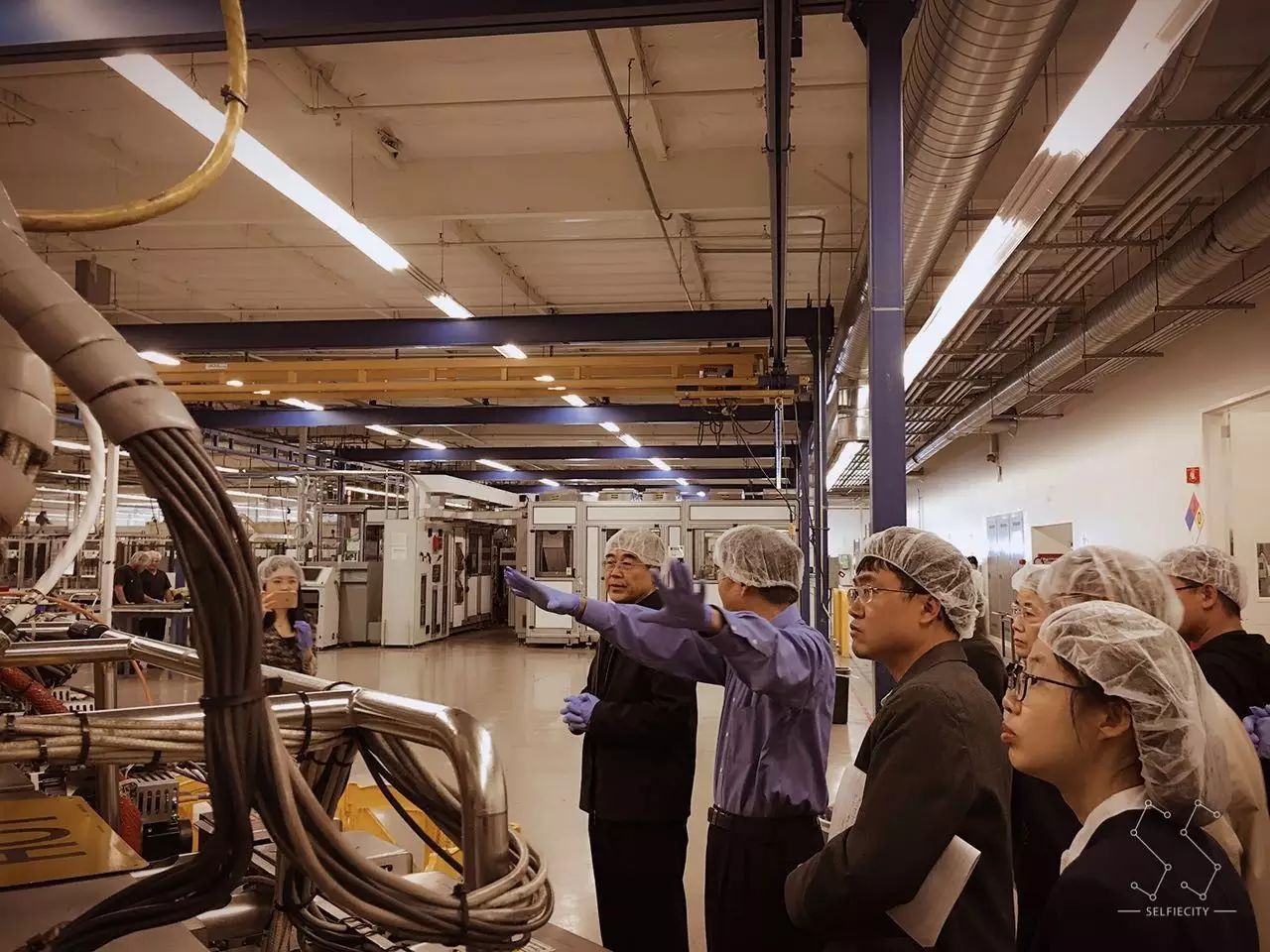

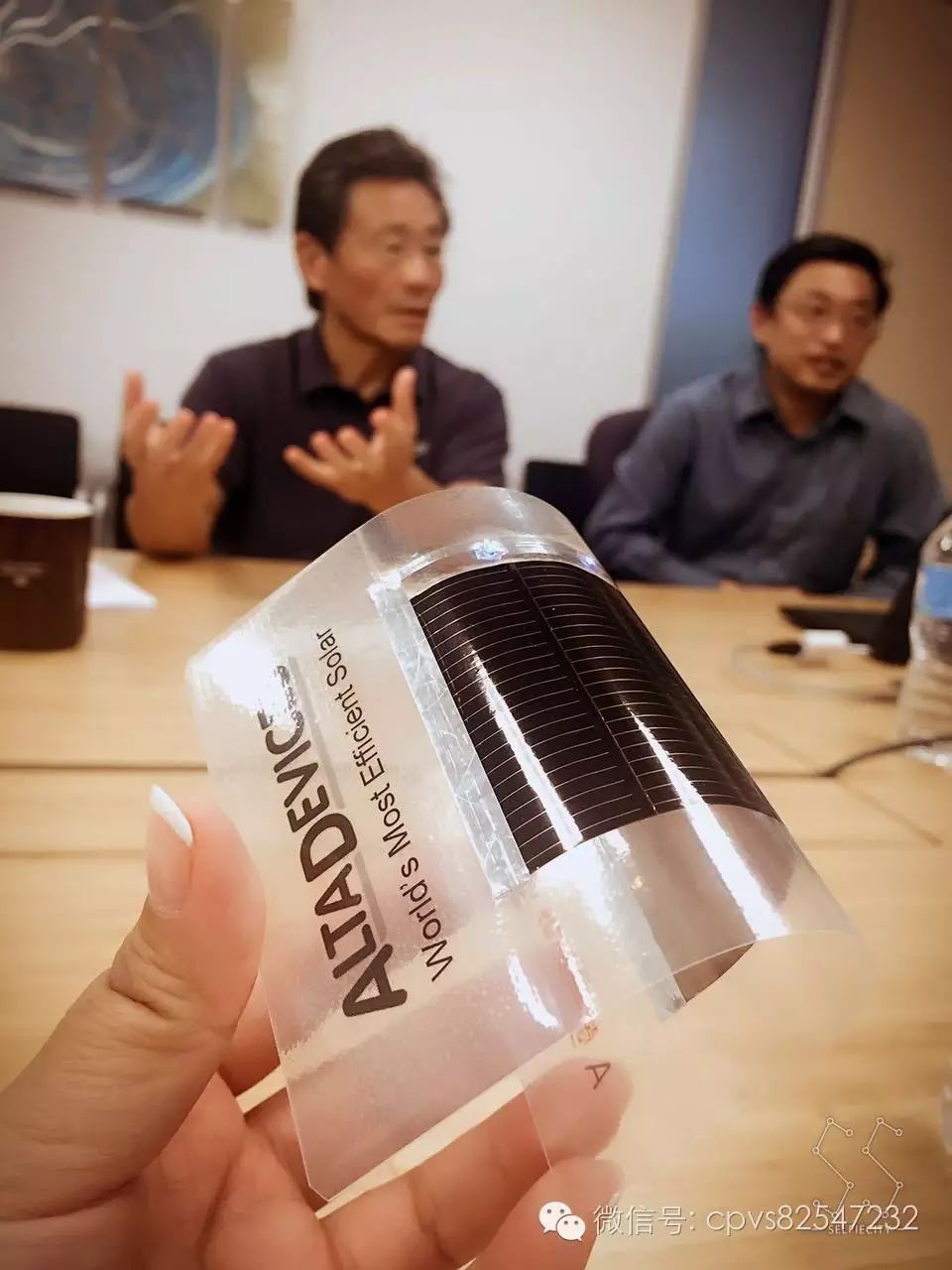

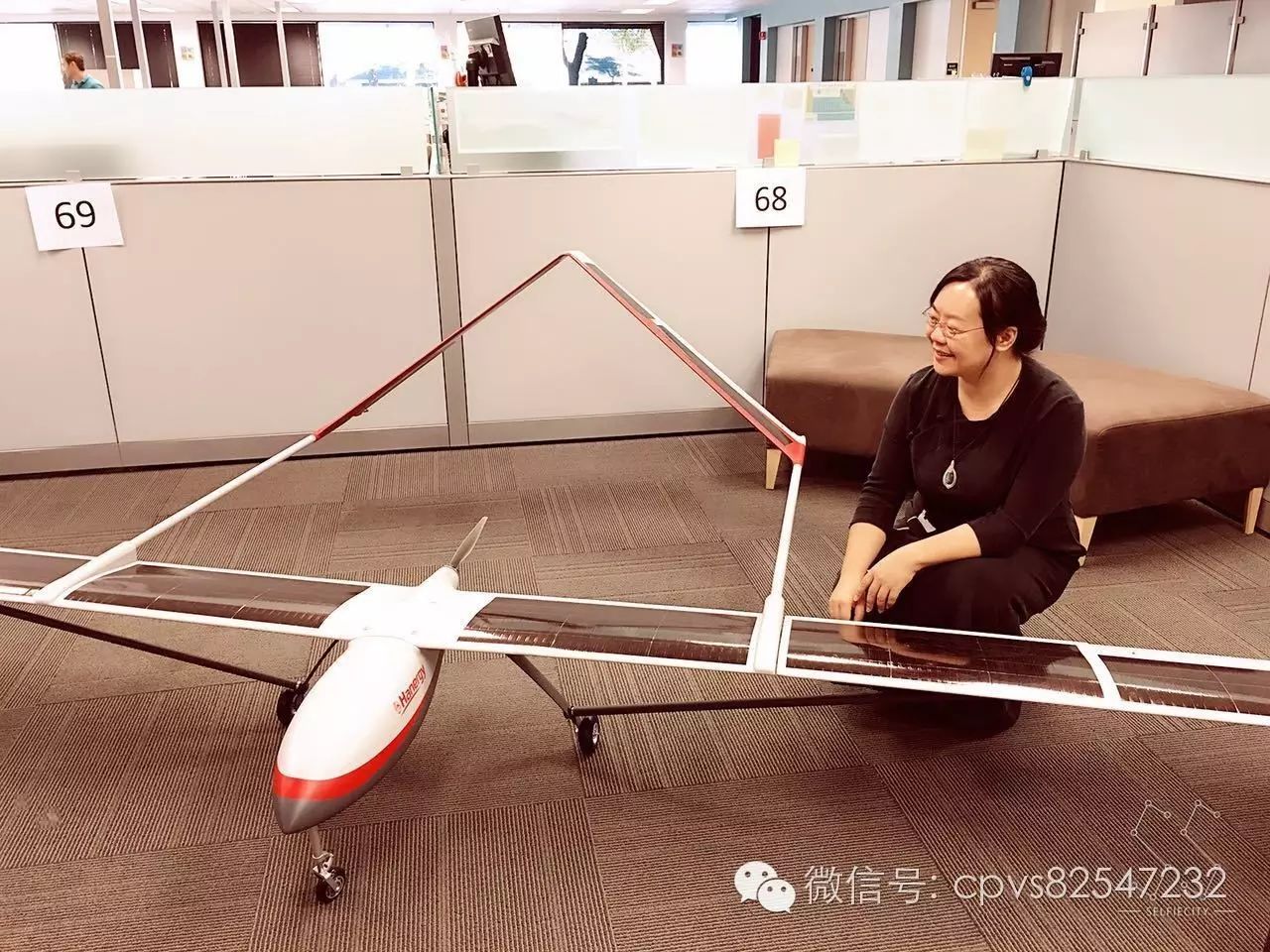

Alta Devices和MiaSolé是位于硅谷的兩家生產薄膜電池的公司,現在都是漢能的全資子公司。Alta Devices擁有的砷化鎵(GaAs)柔性薄膜電池技術是目前世界上最薄、最輕、轉化效率最高的太陽能柔性薄膜技術,單結效率28.8%雙結效率31.6%,為非聚光光伏效率世界紀錄保持者。Alta Devices擁有全球唯一的砷化鎵薄膜量產生產線,采用了外延剝離技術和高產能的MOCVD技術,使得砷化鎵電池的生產取得革命性突破,目前量產效率達到26%。砷化鎵目前僅在航空、航天和高端移動電源方面有應用,隨著關鍵技術和設備的突破,價格有巨大的下降空間,期待成為民用光伏市場的一匹黑馬。


MiaSolé是美國硅谷光伏企業的典型代表,美國18家風投聯合投資超過5億美元,2012年被漢能收購。公司具有13年的研發到量產經歷,濺射柔性銅銦鎵硒工藝、靶材,產品研發技術水平全球第一,擁有世界最高量產轉換率CIGS柔性電池芯片和組件產品(UL測試效率16.98%,到2020年的目標是20%)。目前,漢能正在加快銅銦鎵硒(CIGS)和砷化鎵(GaAs)技術的國產化和大范圍產業化,為讓國內人員掌握生產線操作,漢能已并派110人次技術骨干赴美國接受長達9個月培訓。



5th
8月31日上午,在原NREL微網實驗室主任Chris Marnay教授的陪同和引薦下,考察團到薩克拉門托市市政事業部(Sacramento Municipal Utility District,SMUD)進行訪問,聽取了SMUD的智能電表推廣以及在需求側響應方面的經驗。SMUD是一個公共非盈利的電力服務機構,業務形式是從電網買電然后售電,其中購買的可再生能源電量占25%,光伏占8%。SMUD目前進行的一個“智能電表”項目,項目來源為2009年美國的經濟復蘇與再投資法案,現在加州已經安裝62萬個智能電表。通過這些電表SMUD可以了解用戶需求,收集的數據可以為加州政府制定能源政策提供依據。SMUD推廣智能電表采用發放宣傳冊和售前指導/售后反饋等形式推進用戶使用智能電表,利用分時電價和實施調控電價等手段為用戶帶來服務和效益。目前85%的用戶對實時/分時電價是有響應的,而且認為這個方案很好。SMUD正在智能電表的平臺上推廣需求側響應措施(Demand Response,DR)。因?yàn)榧又莸碾娏?yīng)存在不平衡問題,雖然目前的電價是$37.5/MWh,但電力供應緊張時會達到$500/MWh,需求側響應目的是利用動態電價對電網進行削峰。目前,對需求側響應還有爭議,應用還存在局限性,例如SMUD一年僅有12次機會去做需求側響應的試驗。

6th
Stone Edge Farm Microgrid Project是考察團赴美考察的最后一站,感謝Chris Marnay教授為我們推薦了最多樣化的微網示范工程。
Stone Edge Farm是一個占地16英畝的有機農場和葡萄園,位于加州的索諾瑪,該區域是加州最好的釀制好酒的葡萄產區,日照充裕,風景優美。“just make fun”,莊主利用三年時間親手打造了迄今見過的最好玩的微網王國。

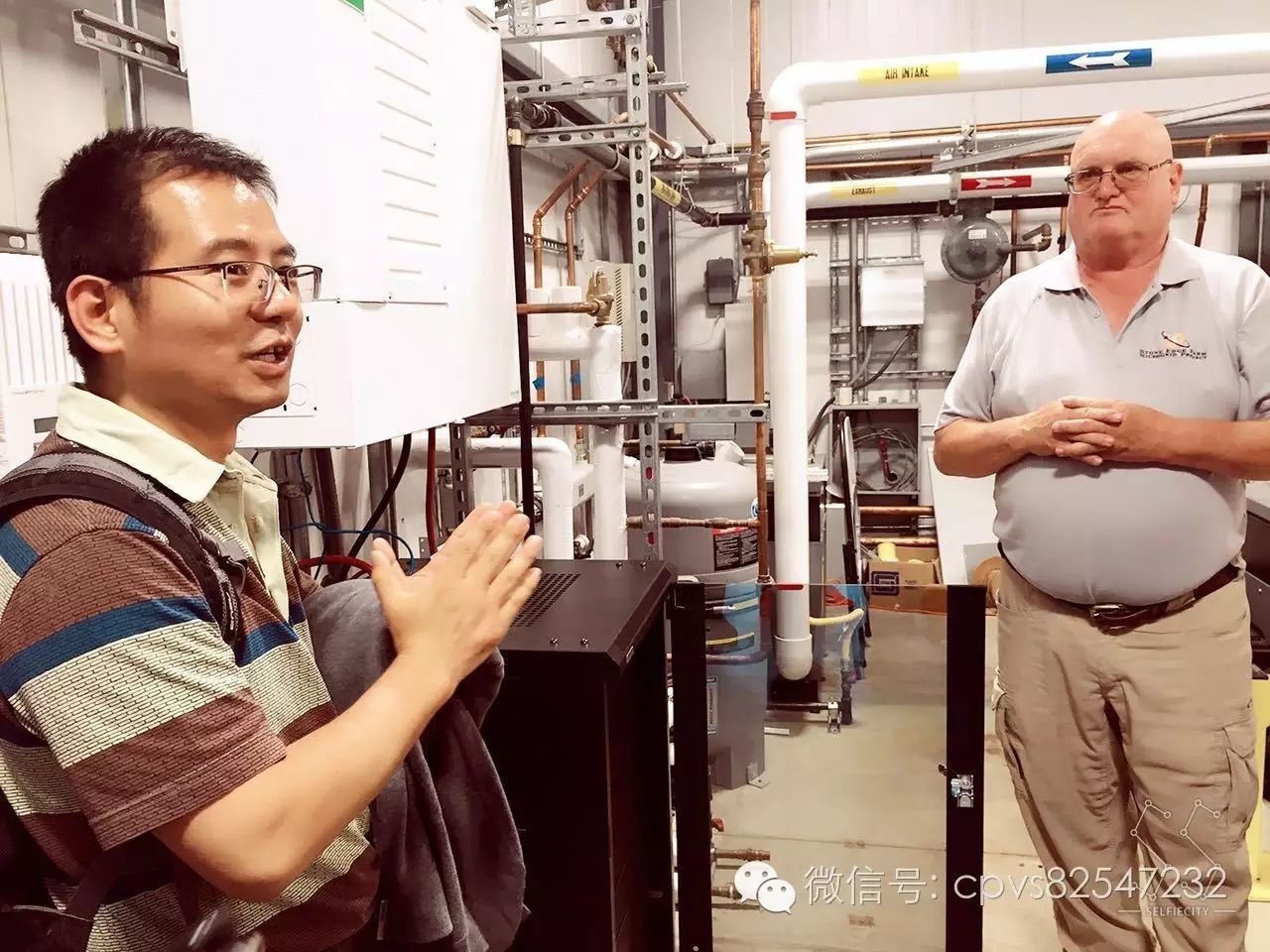

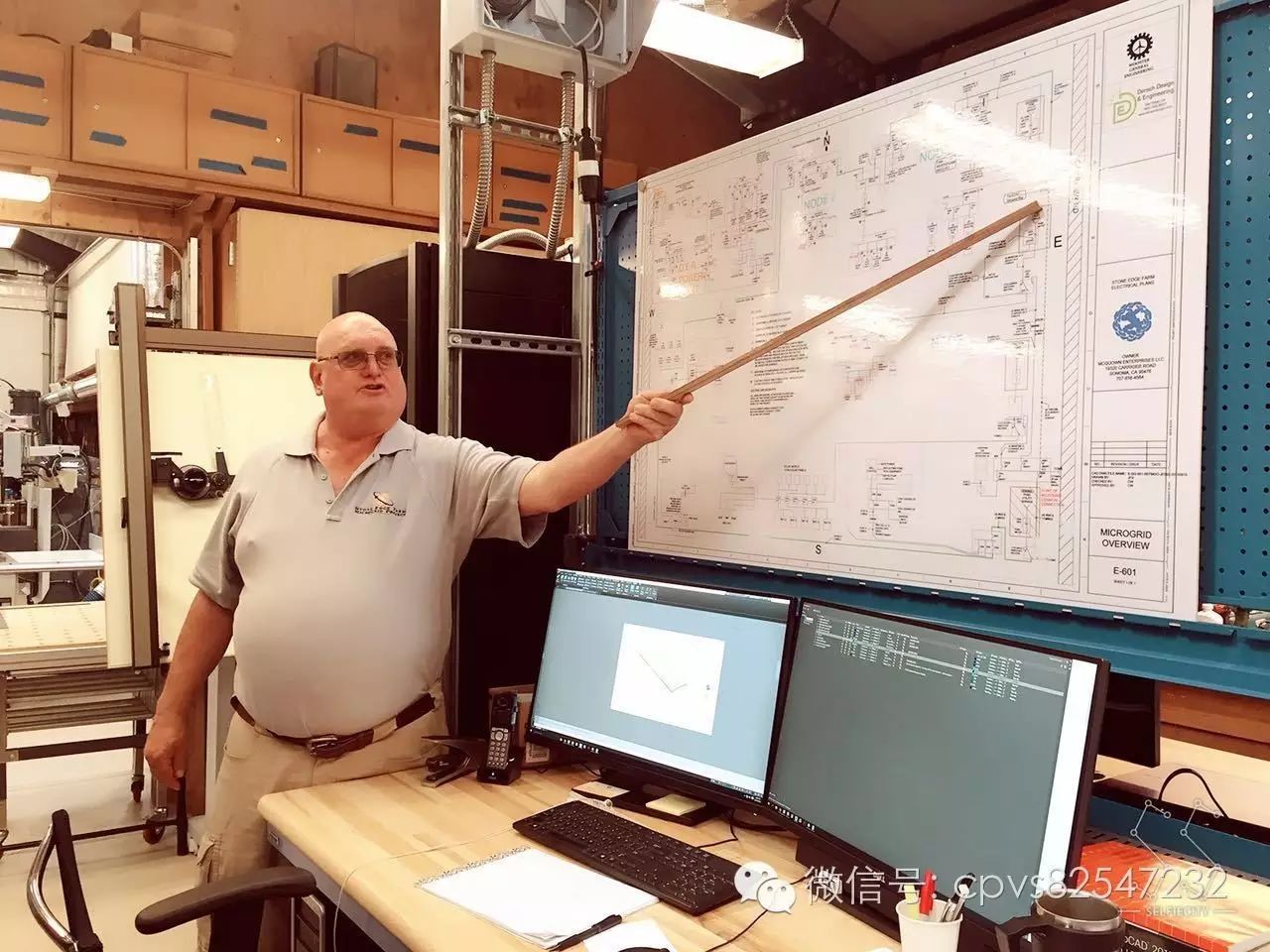

Stone Edge Farm Microgrid微網系統包括小型CHP熱電聯產、光伏、溴化鋰吸收式制冷,各種液流和鋰電儲能滿足能量型和功率型儲電、制氫儲氫、燃料電池汽車和加氫站、EMS和分層控制和保護等。微網工程總功率0.7115MW,其中發電部分包括光伏0.568MW、微燃機0.065MW、氫電解槽0.4MW、蜂巢型燃料電池0.03MW;儲能部分包括ESS鐵流電池0.055MWh、水系鈉離子電池0.165MWh、索尼磷酸鐵鋰電池0.01MWh、特斯拉鋰電池0.475MWh;負荷包括4個建筑、2個泳池。微網共分有4個重要節點(Node1~4),分為2套系統(重要系統和非重要系統),這兩套系統安全級別不一樣,可并列運行也可解列運行,重要系統保障門禁、計算機等關鍵負荷能連續供電。

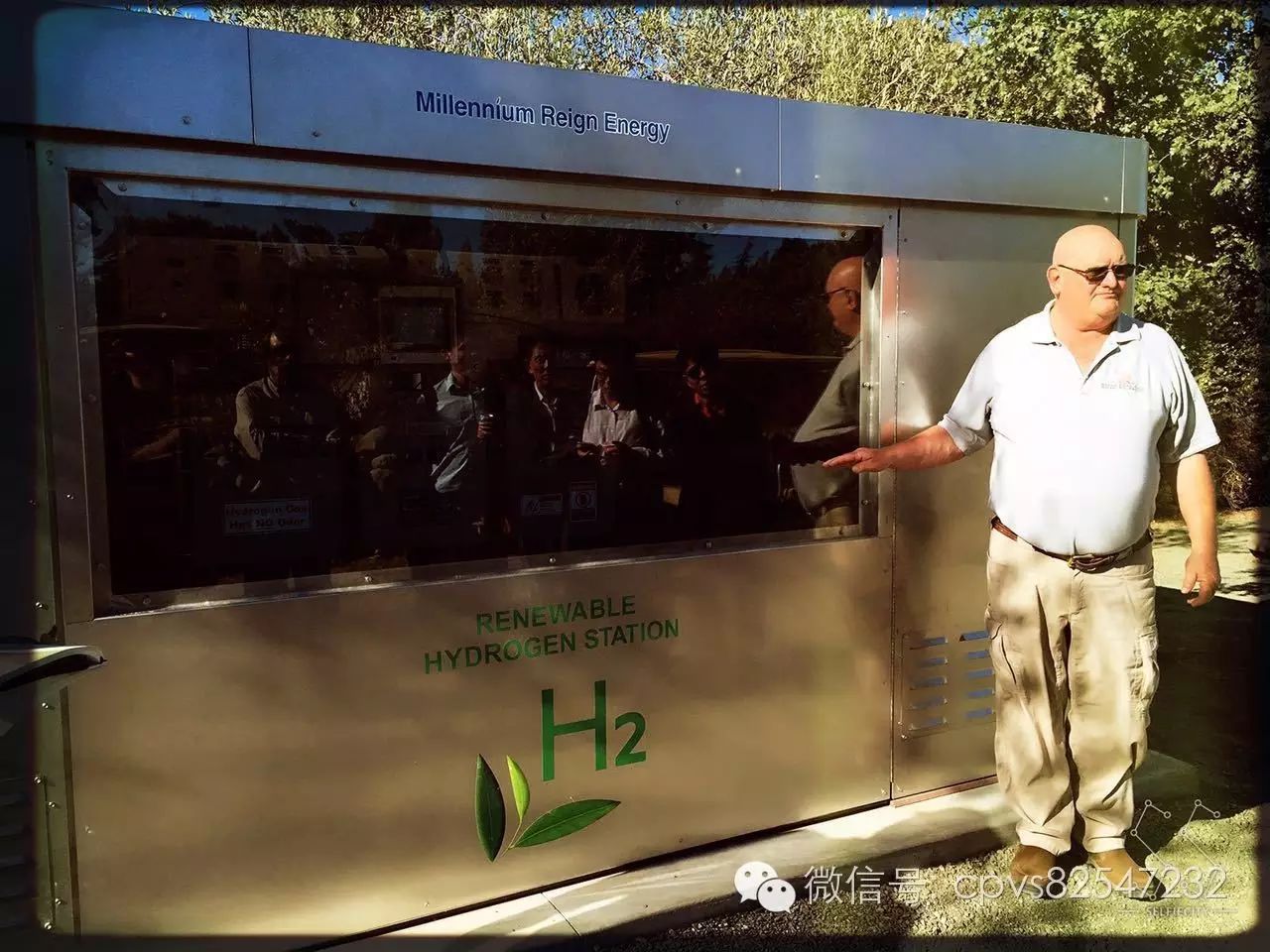

在微網光伏系統安裝的時候有一個有意思的發現,光伏陣列按照角度朝西反而能帶來更大的收益,原因是當?shù)貓?zhí)行分時電價,下午電價更高。微網多余電力可用來進行制氫,用于驅動燃料電池汽車,制氫成本比市場價格低$8元/公斤,每天可以產生12公斤氫氣,市場化收購氫氣。
