光伏組件回收技術綜述
光伏組件回收技術綜述
1. 光伏產業發展情況及回收的必要性
近年來，隨新能源行業不斷發展，光伏組件需求與比重越來越大。截止2019年底，我國光伏新增裝機30.1GW，累計裝機205GW。隨光伏市場不斷擴大，可預期未來壽命期滿后退役晶硅光伏組件數量將急劇增加。如何處理廢棄組件成為關注重點。
依據科技部“十二五”863 項目研究成果，2030年我國退役光伏組件預計將超 60 GW，產生玻璃、塑料、鋁、銅、硅、銀等組分總質量超過200萬噸。國際可再生能源署（IRENA: International Renewable Energy Agency）、國際能源署（IEA-PVPS）2016年也聯合發布《End-of-Life Management: Solar Photovoltaic Panels》報告，預測世界光伏組件報廢量到2050年將達到7800萬噸；以價值計，到2030年，可從光伏組件回收技術中獲取原材料累計可達4.5億美元（按2016年價格），到2050年，可回收物累計將超過150億美元，這相當于目前生產6000萬塊新組件所需原材料的價值。
光伏組件材料包含玻璃、硅、銀、銅、鋁等有價值組分，大部分物質通過適當回收，實現循環再利用，可有效緩解生態環境壓力、降低光伏全產業鏈能耗等指標，進一步優化光伏組件全生命周期的綠色節能特性。因此，光伏組件的回收與無害化處理是產業界和環境界核心問題之一。

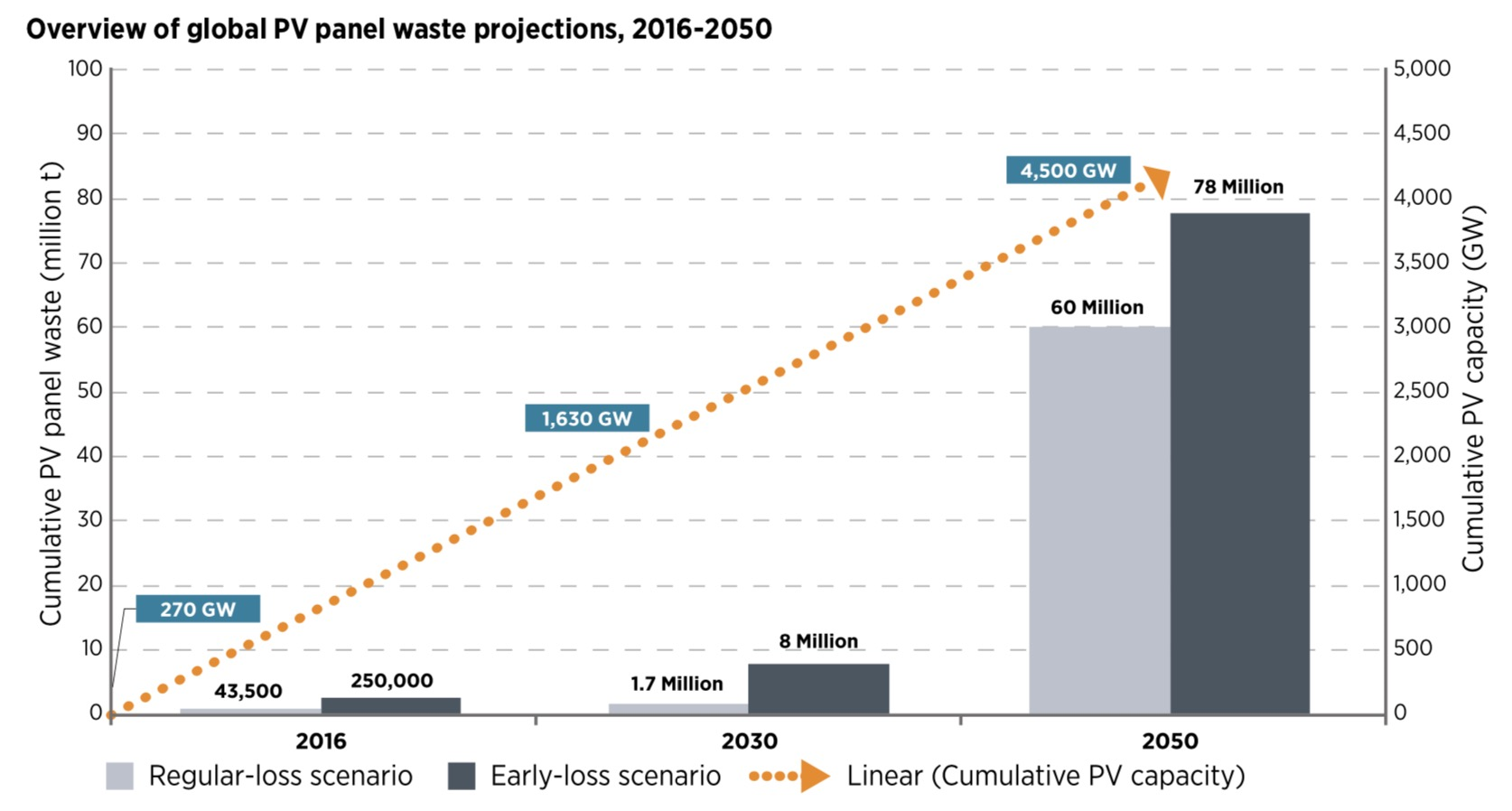

圖1-1 全球范圍內退役組件數量預測

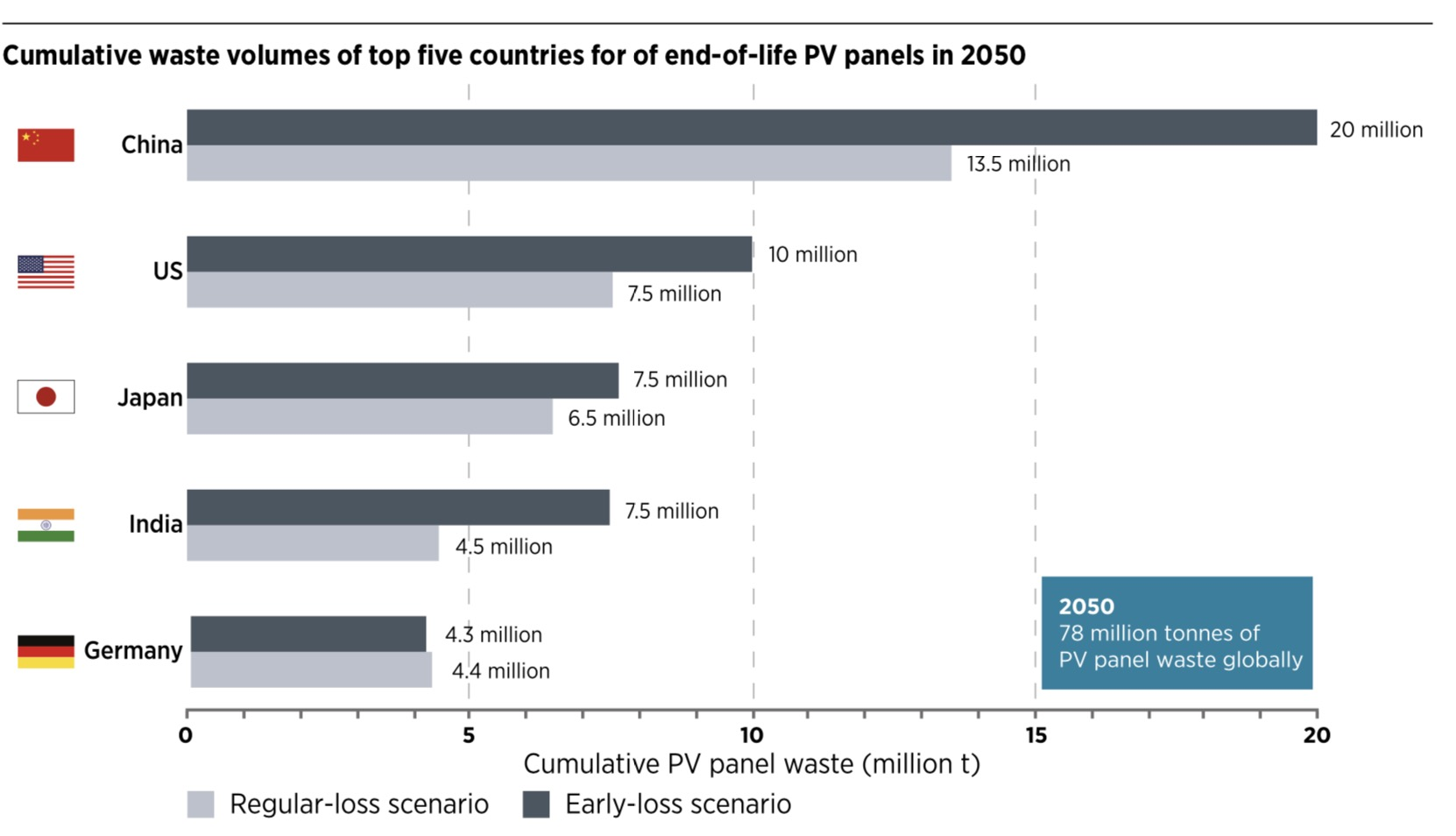

圖1-2 2050年各國光伏組件報廢量
2. 各國光伏組件回收現狀
世界各國紛紛布局光伏組件回收技術與產業。歐盟、日本和韓國等在光伏組件回收上起步較早，自 2009 年在物理法、化學法等技術路線上持續開展實驗技術研究、中試示范及配套體系建設。歐盟2007年在布魯塞爾成立了“PV Cycle”組織，PV CYCLE 是一家成立于2007年的非盈利性協會，旨在支持歐洲的光伏生產商、供貨商、安裝商和進口商以簡單而經濟有效的方式履行廢舊物處置的強制義務。2014 年將光伏組件納入“報廢電子電氣設備指令 (WEEE Directive: Waste Electrical and Electronic Equipment Directive)”，作為消費性電子產品實施強制回收；2017年進一步頒布了針對光伏組件回收的歐盟標準，并建設了一條產能為 3000 噸/年的化學法示范線和一條產能200噸/年的物理法/化學法綜合示范線。法國2018年8月在Roosset市建成了歐洲首座光伏組件回收工廠，該工廠能夠回收晶硅光伏板中95%的材料。日本新能源產業技術綜合開發機構(NEDO: The New Energy and Industrial Technology Development Organization)也支持了物理法和化學法的多個示范項目。韓國正在開展產能 800 噸/年的光伏組件回收示范項目的研究工作。
我國 “十二五”期間，光伏組件回收工作依托科技部“863計劃”，實驗研究了熱解化學法和深冷物理法兩種技術路線，獲得了晶硅光伏組件回收量的預測數據與回收技術的初步結果。2019年4月，國家科學技術部高技術研究發展中心進一步發布“‘十三五’國家重點研發計劃-可再生能源與氫能技術重點專項”2018年度立項項目，以中科院電工所高級工程師、中國可再生能源學會光伏專委會秘書長呂芳作為項目首席科學家，基于在“十二五”光伏回收實驗室研究的基礎上，聯合13家光伏企業、研究所、院校，共同承擔了“晶硅光伏組件的回收處理成套技術和裝備”項目。這是國內首個國家級針對光伏組件回收技術和關鍵裝備的研制項目，該項目目的在于通過低能耗、低污染的技術路線實現晶硅組件中主要高價值組成材料的回收，采取逆向解粘結機理，以晶硅光伏組件低成本綠色拆解和組分分選為重點，旨在形成物理法、化學法的晶硅光伏組件環保處理示范線，并創建與之相關的回收標準體系、監管機制以及探索光伏組件綠色設計和制造趨勢。
3. 光伏組件回收技術方法
（1）報廢光伏組件的當前處理方法：一般流程
目前，世界上大多數國家/地區將光伏組件歸類為一般或工業廢棄物，而歐盟已采用了針對光伏組件的廢棄物法規。盡管目前全球廢物市場上僅有少量的光伏廢料，但專門的光伏組件回收廠已開始運營，通過處理現有有限的報廢組件、保修退貨及產線廢品，以優化和驗證回收技術、回收鏈架構、回收流程的運作合理性和效率。
光伏組件處理一般流程如圖3-1所示。該流程始于將報廢光伏組件運輸?shù)接苫厥丈踢\營的工廠；核心步驟在于工廠產線基于專門工藝，分離光伏組件有價值材料，包括玻璃、金屬及其化合物；產業鏈下游企業（諸如金屬精煉公司等材料制造商）經提純和精煉分離后的回收物，形成高價值材料再次進入市場（不限于光伏行業）。對于回收及精煉鏈條產生的無價值材料，可采用環保填埋技術進行處理。值得注意的是，在處理流程中，組件中某些材料（如EVA等聚合物）處理中可產生熱量，采用先進工藝回收后可形成可觀的能源動力。

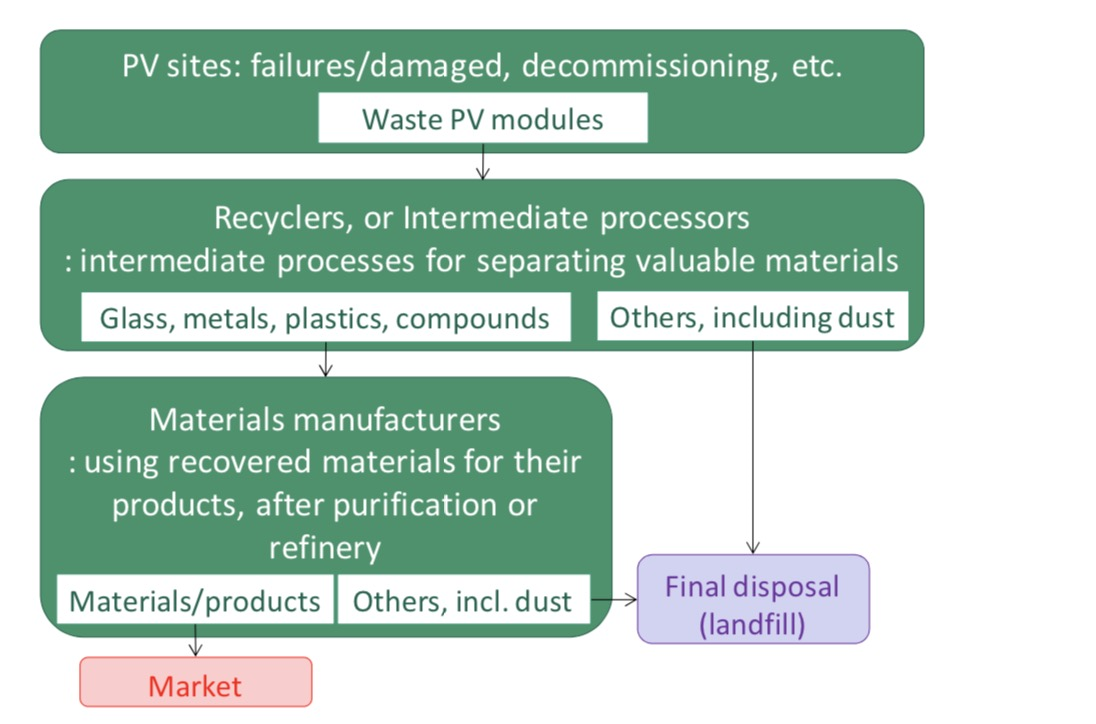

圖3-1 光伏組件處理一般流程
（2）晶硅光伏組件回收處理
光伏發電市場的迅猛發展催生了對光伏系統壽命期后可持續利用技術的研究需求：對壽命期后光伏設備，尤其是占據世界市場份額達80%以上的晶硅電池材料及組分（硅、銅、鋁、銀、玻璃、塑料等）進行無害化處理、乃至回收利用，以期一定程度上緩解光伏器件原材料短缺問題，并降低資源浪費與生態環境污染。晶硅電池板每kW功率對應的材料組分質量如表3-1所示。
表3-1太陽電池（晶硅電池）電池板材料組分質量（Kg/kWp）
材料 | 硅 | 銀 | 鋁 | 玻璃 | 銅 | 塑料 |
質量 | 3.101 | 0.03 | 12.771 | 54.721 | 0.451 | 12.091 |
為回收和循環利用光伏組件中材料，晶硅組件回收技術分為組件拆解和組分回收兩個步驟。
a) 組件拆解
組件拆解以三種技術為主：機械法拆解、熱解法拆解、化學法拆解。
機械法通過操作機械，將玻璃與其他元件分離，以達到回收玻璃的目的。
熱解法通過加熱分解玻璃和光伏電池之間的EVA封裝層，分離回收玻璃；組件中的塑料在惰性氣體環境下可熱解為乙酸、丙烷、丙烯、乙烷、甲烷和其他可燃油和氣體。
化學法通過將聚合物封裝層溶解在化學溶劑中，實現玻璃分離。一種可行方案是將組件浸入硝酸24小時，另一種是將組件浸入三氯乙烯、并在80攝氏度下持續10天，均可實現EVA膠膜溶解?；瘜W(xué)法可實現無損回收光伏組件中的電池片，但有些有機溶劑無法徹底除去殘留在電池片上的EVA膠膜。
b) 組分回收
傳統晶硅退役組件的電池回收，主要依托選擇性浸提、沉淀、萃取等方法，將電池片中貴重金屬（銀、銅等）分別回收。
另外，對于從組件拆解下來的完整電池片，可考慮進行電池片修復工序，使其恢復可使用的光電轉換效率，再次進入光伏應用鏈條。
4. 國內組件回收項目研究進展
國家重點研發計劃可再生能源與氫能專項《晶硅光伏組件回收處理成套技術和裝備》項目近期在晶硅光伏組件回收方面研究取得重要進展。據項目組介紹，該項目于2019年4月正式立項實施，項目實施的第一年期間，在基于物理法對光伏組件環保處理成套工藝技術及關鍵裝備研究方面，物理法產線研發出組件玻璃切割技術及關鍵裝備，通過調節聚合物EVA粘結膠膜與晶硅組件玻璃的界面相變特性，實現玻璃低損或無損剝離；所獲玻璃組件可直接用于建筑、屏障等領域。
研發出組件邊框低成本拆解技術及關鍵裝備；所獲邊框鋁材可重新鑄造成型，廣泛用于各行業。同時，也研發出組件膠膜、混合粉體（硅、銀、銅等）各組分環保分離技術及關鍵裝備，通過溫度控制與外能場協同作用，驅動粘結膠膜從碎電池片上有效脫離，通過精細研磨-分級篩選實現硅、銀、銅組分高效分離；所獲EVA等膠膜可通過本項目的高分子改性創新技術，重新用于塑料構件行業，所獲硅、銀、銅各組分則可用于建材、金屬鑄件等領域。本項目集成、優化各相關設備，建成我國首條基于物理法的晶硅光伏組件低成本環保處理產線，產線指標預期達到：產能≥10 MW/年，能耗≤25 kWh/kW 組件；實現質量回收率≥93%，銀回收率≥93%，硅回收率≥96%，銅回收率≥97%，將對組件回收行業起到示范、引領作用。
在基于化學法對光伏組件環保處理成套工藝技術研究方面，項目已形成了基于熱解和化學處理等核心技術的一體化綜合示范量產方案。同時在基礎技術開發方面取得了重要突破，EVA膠膜的去交聯方式是項目的關鍵難題之一。通過勻流熱場的特殊設計形成區塊化的熱解激活能，從而在光伏組件樣品這樣的大尺寸條件下最大限度的平衡反應進行的時間和劇烈程度；EVA熱失重過程中產生的不均勻熱量釋放及裂解中間產物帶來的量產工藝挑戰，本項目通過中溫引流的方式舒緩熱能排出量和廢氣排出速度，從而解決了巨大溫差帶來的反應不可控，由此設計牽引出的長程降溫需求也同步促成了對排放高危廢物（如重金屬等）有足夠時間和空間進行物理收集，進一步將回收技術綠色化、無害化。在晶體硅電池片的化學法回收方面，通過實驗室級的精細化開發，已實現了核心材料銀≥90%、硅≥90%、 銅≥90%的回收率，形成了可量產化的實現方案。
如何有效實現固化有機膠膜解粘結是光伏組件拆解和構成組分材料分離的基礎。為此，本項目正在深入開展固化EVA在多種物理化學因素作用下的解粘結機理研究。通過進行EVA膠膜老化實驗并檢測分析膠膜粘結微觀界面，提出了粘結界面的氫鍵作用力模型。由于新型高效晶硅太陽電池組件在光伏市場中的占有率正逐年上升，針對這些未來擁有規?；袌龇蓊~的新型材料和新結構晶硅光伏組件開展環保處理新技術研究也是本項目的重要內容。圍繞無損拆解高效電池和高價值封裝玻璃板，已完成基于激光和熱絲切割的組件拆解新技術原理驗證，并針對晶硅異質結太陽電池的構成新材料開展銀和銦的高價值回收。本項目進一步對回收后的高價值太陽電池進行修復再使用研究并開發回收含氟背板材料的高效環保無害化處理技術，填補現有光伏組件回收技術領域的空白。已對回收電池進行性能衰退因素診斷，形成了一套普適性檢測方案。發現退役組件中晶硅電池性能下降的主要原因歸于銀柵線退化和電池體壽命下降，據此正深入開展太陽電池性能修復新技術。在含氟背板材料進行無害化處理上，本項目正走出一條基于共混改性和酯化再聚合的創新技術路線，變廢為寶，將含氟背板轉變?yōu)樾滦涂捎煤牧稀?/span>
在晶硅光伏組件的回收產業配套服務系統建設方面，項目組也進行了深入的調研與原創性的工作，包括回收過程對于環境影響的綠色評價方法、回收產業相關的原創性標準制定，以及為促進回收產業方法提出的政策建議等方面。首先，在綠色評價方法方面，項目組采用國際普遍認可的全生命周期評估方法對回收過程進行建模，并對回收過程本身產生的環境增益進行計算。光伏發電相對于火電等傳統能源而言，單看碳排放一個指標，只有傳統能源的1%，在回收過程，將原始生產過程耗能較高的硅材料、鋁合金材料、玻璃等回收再利用，可以使其環境影響進一步降低。在全球循環經濟發展的大趨勢下，在光伏產業鏈中增加回收環節，無疑是促進其可持續發展的有力舉措。其次，在原創性標準制定方面，光伏回收在國際上屬新興行業，國內外相關的標準制定均缺失，項目組經過深入調研初步建立了回收產業的標準體系并列出了標準明細表，并著重對晶硅組件回收判廢標準、回收企業技術要求、回收企業產線能力認證等標準進行了細致的調研、科學的測試分析和廣泛的聽取意見。目前相關標準在立項編寫過程中。最后，是對項目組的研究內容的總結并上報為政策建議。項目組作為我國首個成套的晶體硅光伏回收項目，研究內容包含市場分析、技術研發、配套服務等一攬子任務。將研究過程中的經驗與得失，匯總成政策建議文件，對于光伏產業鏈中回收這一新環節的良好市場環境與政策環境的形成具有重要意義。
5. 光伏組件回收軟環境進展
目前，大規模光伏組件將面臨陸續退役問題，隨著國內外對光伏回收技術和產業的持續關注與投入，將有望為原有的從硅材料提純、拉棒鑄錠和切片、電池生產到組件封裝、平衡部件、系統集成的光伏產業鏈增添“退役回收”這一新環節。在全產業鏈的綠色制造方面，尚缺乏綠色評價技術、市場監督、標準規范、激勵政策等制成體系，亟需在這些方面加大力度，積極引導未來光伏回收產業健康發展。
國際上，歐盟（EU - European Union）環境署已經在積極推動使用全生命周期評估（LCA - Life Cycle Assessment）的方法對光伏產品進行綠色評價與認證辦法的研究?；谌芷谠u估方法制定的統一綠色產品評價方法，稱為產品環境足跡指南（PEF Guide - Product Environmental Footprint Guide），并根據各種產品分別制定細則（PEFCR - Product Environmental Footprint Category Rules）。歐盟委員會將此方法推薦給歐盟各個成員國、公司、私人組織和金融機構等，幫助形成產品透明、真實、完整、清晰且有可比性的交流。2013年5月，歐盟啟動了為期五年的試點過程，首批納入試點的產品超過20種類別，產品涵蓋各個領域，光伏產品也納入了歐盟PEF的首批試點中，并已完成2013年至2018年春為期五年的試點過程，于2019年2月12日正式發布了針對光伏產品的PEF細則。歐盟對綠色產品認證的方法是，企業根據歐盟發布的PEF編制LCA報告，將各種環境影響類別數字化，根據數字將產品分為A、B、C、D、E五個等級，貼上標簽Performance Label，供消費者辨識與選擇。EPEAT（電子產品環境影響評估工具）是美國推出的針對電子產品的多維環境績效標準，對電子產品在其生命周期中就環境的影響進行評估認證。在EPEAT認證下，可以根據光伏組件滿足標準的百分比，將獲證企業區分為金、銀、銅三個不同的級別。
國內在綠色制造方面，缺乏培訓和能力建設、輿論宣傳和呼吁以及國際合作平臺?；诖?，中國綠色供應鏈聯盟光伏專委會(ECOPV)于2020年1月正式成立，該平臺致力以“光伏綠色供應鏈”為宗旨，在物料供應、生產制造、應用推廣、報廢處理的全生命周期內，打造我國光伏綠色技術和應用的合作交流平臺。該聯盟的成立有利于實現中國可再生能源比例的國家目標和減排義務，填補國內致力于光伏綠色供應鏈的第三方專業服務的空白，推動環保、新型光伏產品和材料的創新研究和應用，解決光伏全生命周期內的環境和生態風險。
